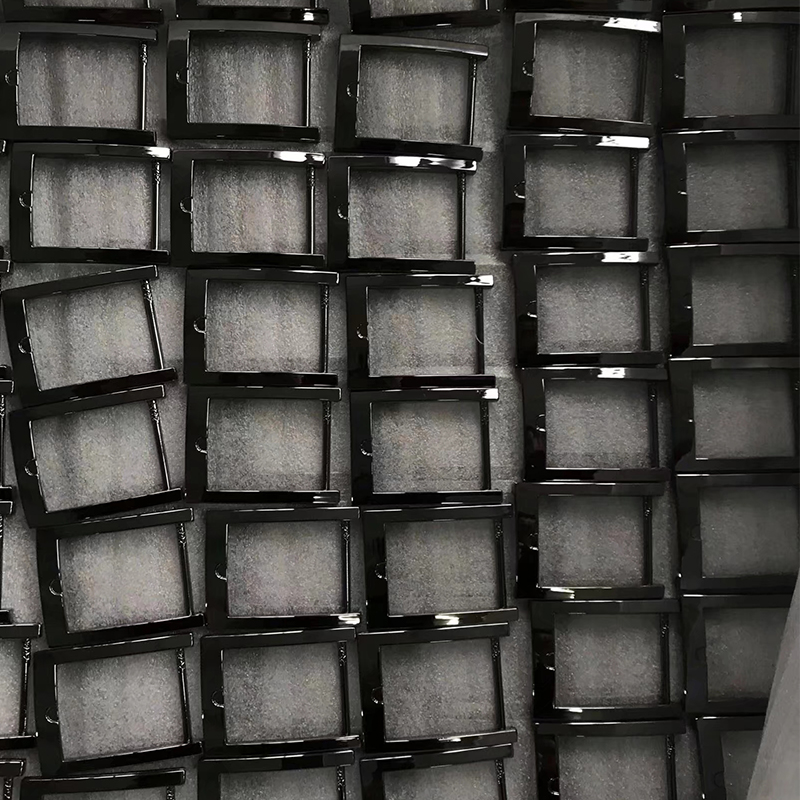

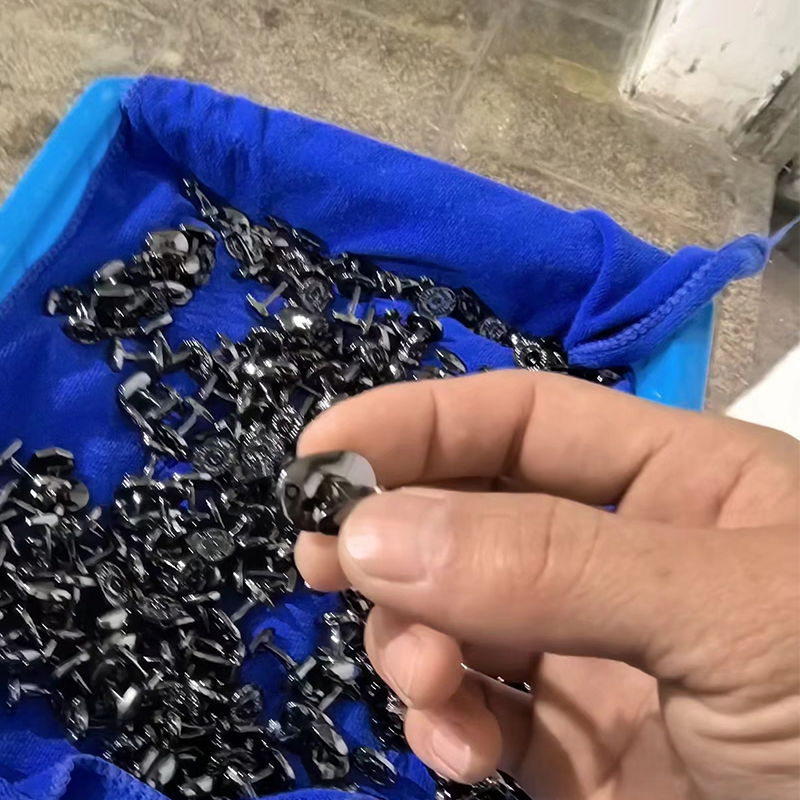

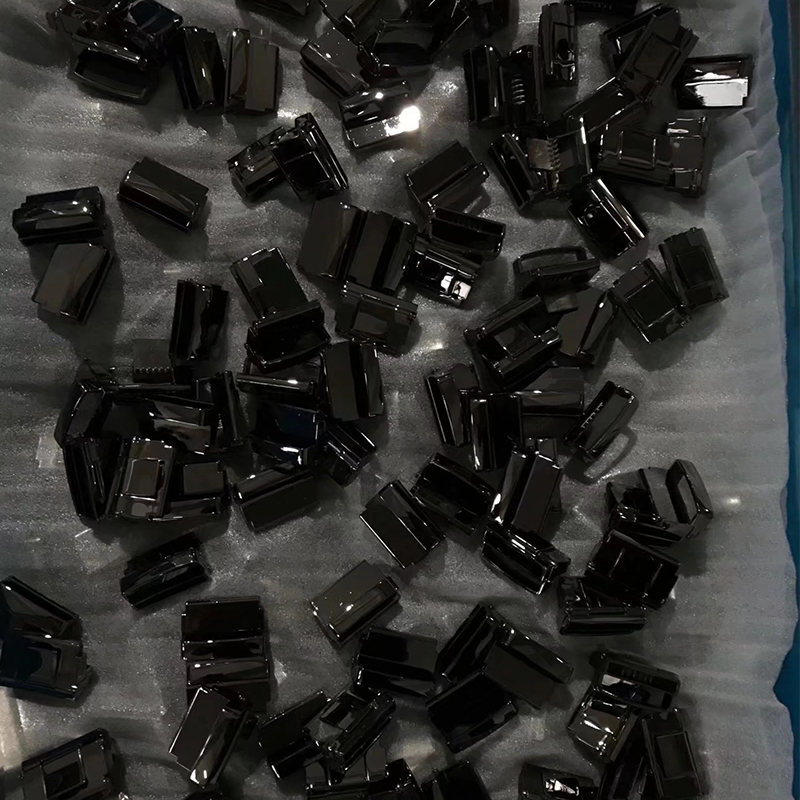

DW-665 为焦磷酸盐体系锡-钴枪色电镀成套添加剂，采用环保无镍配方，镀层不含镍等有害重金属，符合 RoHS 环保要求。本工艺镀层为锡钴合金（锡占比75%~80%，余量为钴），广泛适用于五金件、装饰件、服饰配件、数码外壳等枪黑色装饰电镀，色泽黑亮、性能稳定，是传统含镍枪色、装饰性镀铬工艺的环保替代方案。

一、工艺特点

      镀层外观黑亮，硬度较高（与锡镍合金镀层相当），色泽稳定耐久，对复杂基材的覆盖能力优秀；

      镀液生产过程无有害气体析出，焦磷酸盐体系稳定性好，操作维护简便；

      镀层不含镍，可通过 RoHS 环保检测，满足环保法规及出口要求；

      采用石墨碳板作为阳极，不使用金属锡、钴阳极，依靠药水补加维持金属离子浓度，成本可控；

      挂镀、滚镀均适用，适配常规电镀生产线。

二、基础配置与操作工艺条件

物料项目	工艺范围	推荐工作值
锡盐（焦磷酸亚锡）	8-12 g/L	10 g/L
钴盐（氯化钴或硫酸钴）	20-40 g/L	30 g/L
焦磷酸钾	260-350 g/L	320 g/L
DW-665锡钴A剂（络合走位剂）	80-120 mL/L	100 mL/L
DW-665锡钴B剂（发黑调色剂）	20-40 mL/L	30 mL/L
阴极电流密度	0.2-1.2 A/dm²	按工件 3D 形状选取 0.4-0.8 A/dm²
工作温度	40-50 ℃	45 ℃
pH 值	8.0-9.2	8.4-8.8
电镀时间	2-5 min	依据膜厚、颜色需求调整
阳极材料	石墨碳板	—



配套要求

      阳极：碳板阳极面积不小于阴极工件面积的 1.5 倍，并定期清理表面氧化粉化层；碳板严禁露出液面，防止碳粉掉落污染镀液。

      搅拌：建议采用阴极移动搅拌，不推荐强空气搅拌（避免二价锡加速氧化），保证槽液成分均匀。

      过滤：生产建议配置连续过滤机（滤芯 5-10 μm），及时除去固体杂质。

杂质容忍参考值

杂质类型	主要影响	容忍上限
正磷酸（焦磷酸钾水解产物）	覆盖能力下降、高区发灰	30 g/L
四价锡（Sn⁴⁺）	覆盖能力下降、高区黑影	5 g/L
铜杂质	高区白雾、镀层发花	建议 < 20 ppm
镍杂质	镀层偏黄、棕褐色	建议 < 10 ppm
铁杂质	镀层麻点、色泽不均	建议 < 50 ppm



三、新镀液开缸配制步骤

      电镀槽内加入总体积 1/2 的去离子水，投入焦磷酸钾，充分搅拌至完全溶解；

      加入计算量的焦磷酸亚锡（锡盐），搅拌至溶液清亮；

      加入开缸量 DW-665锡钴A剂，用于络合钴盐；将钴盐预先用少量去离子水溶解，在持续搅拌下缓慢倒入槽内（该步骤属酸碱络合反应，溶解速度较慢，需充分搅拌至少 30 分钟以上）；

      加入活性炭 1 g/L，强力搅拌 3 h，静置沉淀 24 h；

      将槽液过滤干净，彻底除去活性炭残渣，避免残留碳粉造成镀层黑点；

      加入 DW-665锡钴B剂，搅拌混匀；

      采用 0.2~0.5 A/dm² 低电流电解 2-4 h，赫尔槽测试外观、走位、颜色合格后方可正式试镀。

提示：配制用水必须使用去离子水，避免钙、镁、铜、镍、铁等杂质带入槽液，影响镀层质量与镀液寿命。



四、镀液日常维护与补加

      5.1 按电量消耗补加（参考值）

      每 6000 A·min 电量，参考补充：

添加物	补加量
锡盐	200 g
钴盐	350 g
锡钴导电盐	1000 g
DW-665锡钴A剂	0.4 L
DW-665锡钴B剂	0.2-0.3 L

      停产维护：停机期间每班补加 DW-665锡钴B剂 200-300 mL，无需搅拌；长期停产需加盖槽体，减少空气接触氧化。

      5.2 浓缩补加液（锡水、钴水）配制

      生产现场建议优先添加锡水、钴水补充金属离子，减少直接投加固体盐带来的溶解不完全、局部浓度不均风险。

      锡水：锡盐 100 g/L + 锡钴导电盐 500 g/L，纯水溶解备用；

      钴水：钴盐 60 g/L + 锡钴导电盐 540 g/L，纯水溶解备用。

3 大批量补加参考比例

      锡钴导电盐 25 kg ∶ 锡盐 2 kg ∶ 钴盐 6 kg ∶ DW-665锡钴A剂 15 kg ∶ DW-665锡钴B剂 2-3 L。

4 pH 调节

      pH 偏低：使用氢氧化钾（KOH）溶液调高；

      pH 偏高：使用聚磷酸调低。

      每次少量调节，边加边搅拌，调节完成后静置 10 分钟再确认 pH 读数；避免 pH 频繁大幅波动，防止焦磷酸钾加速水解。

5 日常管控要点

      每班做赫尔槽试验，根据试片外观颜色、覆盖能力、走位情况判断槽液状态，再作药剂调整；

      定期（每周/每半月）分析锡、钴、焦磷酸钾浓度，不能只依赖电量补加；

      防止铜、镍、铁等杂质带入，前处理槽做好隔离，挂具绝缘完好，避免交叉污染；

      控制正磷酸积累：温度过高、pH 偏离过大都会加速焦磷酸钾水解生成正磷酸，积累过量需稀释槽液；

      抑制二价锡氧化：可在槽内悬挂小块纯锡板（不接电），减缓 Sn²⁺ 氧化为 Sn⁴⁺。

6 镀液大处理方法

      有机杂质过多（色泽发雾、走位下降）：

      加入活性炭 2~4 g/L，加温至 45 ℃，强力搅拌 2~3 h；

      静置沉淀 4~8 h，精密过滤彻底除去炭渣；

      按赫尔槽试验结果，补足 DW-665锡钴A剂、B剂及其它主盐，低电流电解后恢复生产。

      四价锡积累过多（高区出现黑影）：

      可采用稀双氧水氧化处理，过量双氧水加热分解后过滤，再调整成分电解复产。

五、镀后防护处理（二选一，提高抗变色能力）

      DW-665 枪色镀层易受湿气、手汗影响出现腐蚀变色，镀后保护工序不可省略。

      化学钝化法：重铬酸钾 50 g/L，常温浸渍 30 s，水洗后烘干。

      无铬电解保护：金属电解保护粉 100 g/L，常温，电压 60 V，处理 30 s，完成后充分水洗、热风烘干。

含铬钝化须符合当地环保排放法规要求。



六、常见故障、原因及对策

故障现象	产生原因	改善处理方法
镀层不够黑、偏浅发白	①pH 过高； ②温度过高； ③电流密度过低； ④钴盐不足； ⑤DW-665锡钴B剂不足； ⑥导电盐偏低	调整 pH、温度、电流密度至工艺区间； 补充钴盐； 补加 DW-665锡钴B剂，赫尔槽确认； 适量补加导电盐
黑色过深、发黑过度	①导电盐过高； ②钴盐偏高； ③锡盐偏低； ④A/B 剂过量； ⑤正磷酸积累； ⑥温度偏低	补加锡盐； 适当降低电流密度； 提高 pH、适度升温； 必要时稀释部分槽液重新调配
高区颜色不均匀	①导电盐不足； ②DW-665锡钴A剂偏低； ③DW-665锡钴B剂偏低	补加导电盐及 A/B 剂，赫尔槽确认颜色
覆盖能力下降、低区露底	①锡盐偏低； ②导电盐过高； ③A 剂过量； ④B 剂不足； ⑤焦磷酸钾含量不足	补充锡盐； 稀释降低导电盐； 降低 A 剂； 补加 B 剂； 适量补充焦磷酸钾
低区颜色异常、发彩	①导电盐过高； ②B 剂过多； ③电流密度太小； ④锡含量不足	调大电流密度至工艺范围； 减少 B 剂； 适当延长电镀时间； 适量补加锡盐
高区镀层烧焦、发朦	①A 剂不足； ②B 剂不足； ③电流密度过大； ④pH 太高	补加 A/B 剂； 降低电流； 核查温度是否在 40-50 ℃； 降低 pH 至 8.5 左右
镀层棕褐色、偏黄	镍杂质污染	采用 1 A/dm² 小电流电解处理槽液，切断镍污染源
高区白雾	铜杂质、有机杂质过多	1 A/dm² 小电流电解； 活性炭吸附过滤处理镀液
高区黑影、条纹	四价锡 Sn⁴⁺ 积累；主盐络合不足	适当稀释槽液，重新补足各类药剂； 严重时双氧水处理后过滤
槽内出现沉淀物	钴盐浓度过高； A 剂不足； pH 波动过大	降低钴盐含量； 补加 DW-665锡钴A剂，充分络合，过滤除去沉淀； 稳定 pH 范围
镀层七彩、发蓝	锡成分不足； 走位剂不够	适量补加锡盐； 补加少量 DW-665锡钴A剂，赫尔槽验证
镀层发脆、结合力差	前处理除油不净； 有机杂质过多； pH 偏离过大	强化前处理； 活性炭大处理镀液； 调整 pH 至工艺范围



七、安全与注意事项

      化学品操作请佩戴耐碱手套、护目镜，避免药剂接触皮肤与黏膜；

      药剂添加遵循"少量多次、边加边搅拌"原则，严禁一次性大量投料；

      活性炭处理后必须完全过滤干净，残留颗粒会造成镀层麻点、黑点；

      阳极碳板严禁露出液面，防止碳粉掉落污染镀液，并定期检查碳板是否粉化；

      做好前处理除油、活化，工件除油不净会导致花斑、色差及结合力不良；

      旧槽改镀本工艺前，必须彻底除尽原有镍、铜等镀层杂质，建议整槽大处理后再开缸；

      DW-665 系列药水应密封储存、避免阳光暴晒；

      镀液废水含钴、磷酸盐，需按环保要求处理达标后排放。

八、储存与包装

      本品应密封保存于阴凉、干燥、通风处，避免阳光直射及高温；

      保质期及包装规格以产品实际标签为准。
