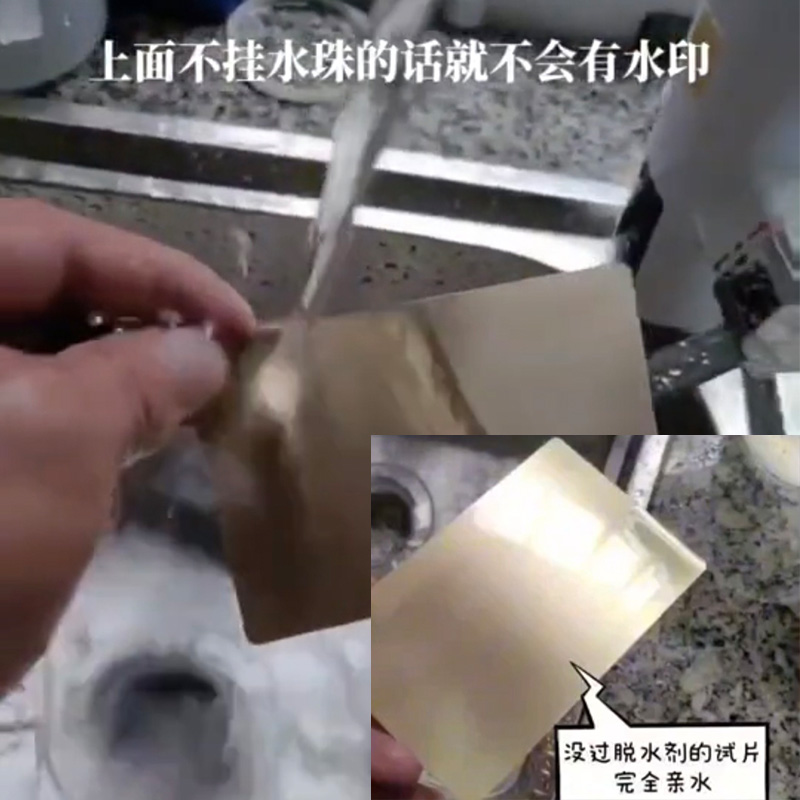

DW-331脱水防锈剂是适配多场景电镀生产线的环保水性镀后处理药剂，针对性解决电镀工件水洗后残留水迹、水印、表面污点等常见量产问题。产品依托优质表面活性与水膜置换技术，可渗入镀层微观微孔结构，置换工件表面游离水分，弱化水分子与镀层的吸附结合力。同时可阻隔水汽、氧气、氯离子等腐蚀性介质，在工件表面形成一层轻薄、均匀、通透的疏水防护膜，有效剥离工件表面残留水分与水洗杂质，改善杂质堆积引发的镀层变色、返锈、白斑、彩虹纹等外观与防护缺陷。

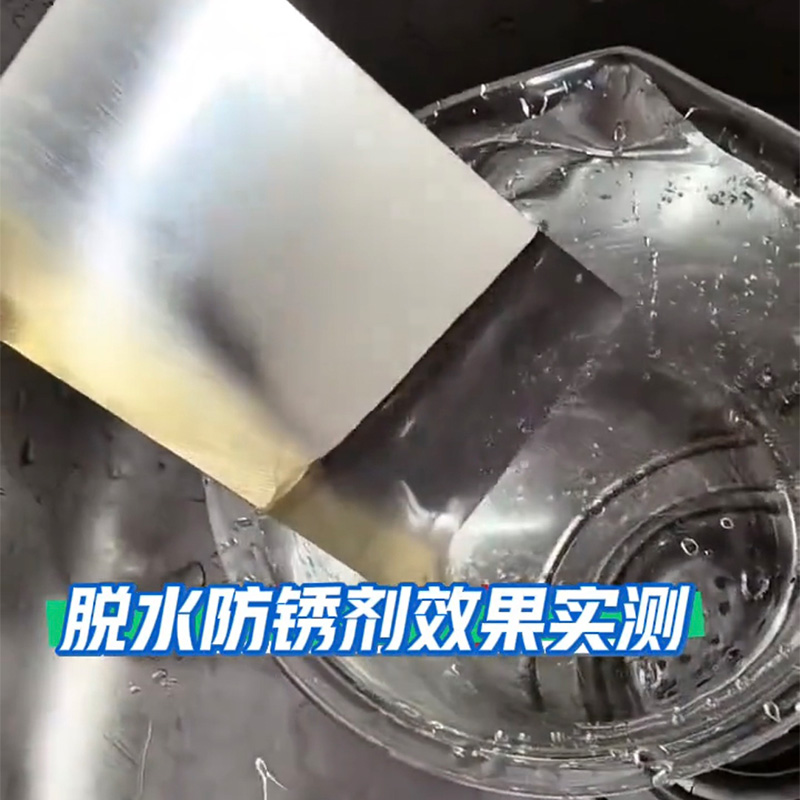

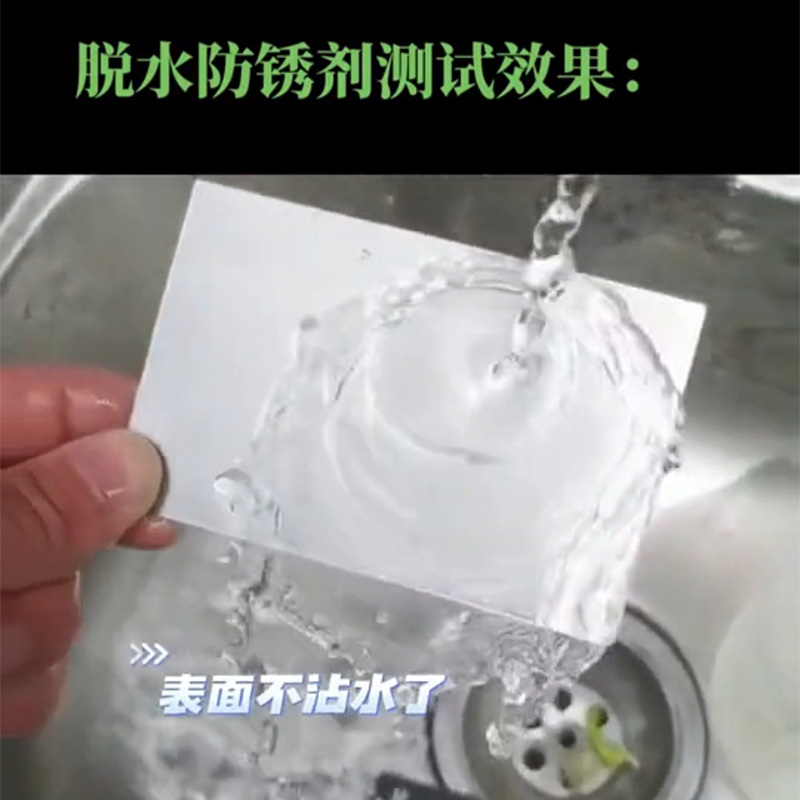

      经本品处理后的工件，表面干爽洁净，烘干后触感细腻顺滑、无油腻残留，可有效提升工件中性盐雾测试表现，具备稳定的工序间防锈、防氧化变色能力。产品成膜轻薄通透，可完好保留工件原有金属光泽，不遮挡镀层质感，不会干扰工件后续装配、焊接、喷涂等二次加工工序。产品适配挂镀、滚镀主流生产线，可应用于多类镀层、多材质工件的镀后处理作业，广泛服务于五金、汽配、电子、塑胶电镀等行业，同时可适配传统铬酸盐钝化工艺升级替换，是电镀行业绿色生产、提质降本的优质配套药剂。

标准工作参数

以下为DW-331量产通用标准工艺参数，区分常规去水印、强化防锈无铬钝化替代两种工况，参数区间宽泛、量产适配性强，可根据生产品质需求灵活调整，稳定保障脱水、去水印、防锈防护效果。

工况类型	DW-331添加量	工作温度	浸泡时间	配槽载体
普通去水印处理	5~20mL/L	35~85℃	10~60s	优先纯水，工况有限可使用洁净自来水
强化防锈/无铬钝化替代处理	20~50mL/L	35~85℃	10~60s	优先纯水，工况有限可使用洁净自来水



产品核心优势

• 无铬环保合规，适配工艺升级：采用无铬环保配方，不含重金属及有毒有害成分，可适配传统铬酸盐钝化工艺替换升级。规避传统铬酸盐工艺废水处理压力大、药剂残留超标、环保管控风险高等问题，水洗便捷、耗水量低，可降低污水处理与量产运维成本，符合绿色生产及外贸RoHS、REACH合规标准，防护效果可对标常规铬酸盐钝化工艺。

• 宽温工况适配，兼容特殊基材：温度适配区间广，可适配低温生产环境，辅助工件表面水分快速挥发。可用于塑料基材等不耐高温烘烤的电镀工件，缓解高温作业引发的塑胶变形、镀层氧化发黑、色泽变暗等问题，覆盖多类特殊材质工件处理需求。

• 渗透置换性好，适配复杂结构工件：具备良好的渗透排水性能，可深入盲孔、螺纹、深槽、缝隙等复杂结构死角，改善常规水洗难以清理的缝隙积水问题，有效减少工件水印、水斑、彩虹纹等外观瑕疵，提升工件外观良品率。

• 成膜通透顺滑，保留工件原生质感：形成的防护膜层轻薄均匀、干爽不油腻，工件经水洗烘干后表面触感细腻顺滑、手感质感佳。可完好保留工件原有金属光泽，不易出现雾状发蒙、光泽减弱、表面发花等情况，工件外观品相稳定，适配中高端外观件生产需求。

• 精简生产流程，降低量产能耗：可快速剥离工件表面游离水分，缩短工件干燥周期，多数常规工况可简化烘干工序，减少生产线能耗损耗，精简作业流程，提升生产线整体运转效率与产能。

• 产线适配性强，改造成本低：无需配套专用生产设备，现有挂镀、滚镀电镀生产线可直接适配改造，落地难度小、适配成本低。药剂体系稳定、通用性广，可覆盖多镀层、多材质工件镀后处理场景。

• 稳定工序防护，提升耐蚀抗变色能力：依托渗透缓蚀防护机制，在镀层表面形成致密轻薄防护层，可缓冲手汗接触、潮湿环境、微量腐蚀性介质带来的侵蚀影响，提升工件耐湿热、抗变色性能，保障工件仓储、周转、运输过程中的工序间防锈效果，稳定优化盐雾测试表现。

适用范围

      本品适配市面主流挂镀、滚镀电镀工艺，覆盖多类金属镀层与特殊基材电镀件的镀后处理场景，同时满足各类五金工件清洗后的工序间脱水防锈需求，场景适配性广。

• 适配镀层：光亮镍、半光镍、酸铜、镀铬、镀锌、仿金、各类合金镀层

• 适配基材：金属五金工件、ABS塑料电镀件、锌合金压铸电镀件

• 核心场景：电镀后去水印、防白斑、防氧化变色、工序间防锈、无铬钝化替代改造

• 行业适配：精密五金、汽车配件、电子电器、卫浴五金、通用电镀加工行业

      使用提示：本品可延缓仿金镀层氧化变色速率，针对锌合金压铸件电镀工件，可降低成品白点、发黑等不良概率，可替代传统铬酸盐钝化工艺，助力工厂实现无铬环保化生产。

参考工艺流程

      通用标准流程：电镀完成工件 → 多级充分水洗 → 浸泡DW-331脱水防锈剂（10-60秒，复杂结构工件建议适度抖动，强化盲孔、缝隙排水效果）→ 后置洁净水洗 → 甩干或烘干

工艺改造补充提示

• 原铬酸盐钝化产线改造：镀件 → 取消铬钝化工序 → 多级水洗 → 浸泡DW-331（无铬钝化替代）→ 洁净水洗 → 干燥，无需改动原有生产设备，改造成本低、落地效率高。

• 带常规钝化工序产线适配：镀件 → 常规钝化 → 多级水洗 → 浸泡DW-331脱水防锈剂 → 洁净水洗 → 干燥，可叠加优化工件防锈性能与外观品质。

• 高端外观件工艺要求：针对外观品质要求严苛的工件，配槽用水及后道水洗槽优先使用去离子水，可减少水质杂质引发的外观瑕疵，保障工件品相稳定。

槽液维护与消耗量管控

      规范的槽液维护可稳定药剂活性、延长槽液使用周期、持续保障脱水防锈效果，降低工件不良率，量产过程需遵循以下管控标准：

• 槽液洁净管控：严控前道电镀液、钝化液等酸碱杂质带入槽体，减少槽液污染失效风险。若出现槽液浑浊、泡沫异常增多、脱水防锈效果明显下降等情况，及时更换全新工作液。

• 水洗水质管控：后段水洗槽需保持洁净，工件出现白色水印残留时，优先更换水洗水体，避免盲目提升药剂浓度，减少药剂析出残留问题。

• 药剂补加规范：根据工件带出损耗、槽液污染程度定期补加药剂，日常量产建议每日补充开缸总量10%的药剂，维持槽液配比稳定；规模化量产可结合水质、工况检测数据精准补加。

• 槽液存放管控：槽液闲置时及时加盖密封，减少灰尘、杂质落入污染；严禁混入封闭剂、防锈油、酸碱助剂等其他药剂，避免药水成分紊乱、失效，规避工件表面发花、色差问题。

常见故障排查与技术问答

1、工件脱水效果差、表面挂水珠、排水不彻底

      核心原因：药剂浓度偏低、槽液工作温度不足、工件浸泡时间偏短；槽液受前道酸碱药剂污染，活性有所衰减。解决对策：适度提升药剂浓度或槽温，延长工件浸泡时间；针对盲孔、螺纹等复杂工件，浸泡过程中适度抖动工件，优化排水效果；槽液污染严重、活性弱化时，更换全新槽液即可恢复正常工况。

2、工件干燥后表面出现白斑、白色残留物

      核心原因：后段水洗水质硬度偏高、钙镁离子杂质较多；药剂浓度偏高引发析出残留；后置水洗冲洗不彻底。解决对策：将后段水洗更换为纯水，降低水质杂质干扰；根据实际工况适度下调药剂使用浓度；优化后置水洗流程，增加溢流水洗、多级冲洗工序，充分冲净工件表面残留药剂。

3、工件短期出现变色、返锈，盐雾测试表现不佳

      核心原因：工件入槽前水洗不彻底，表面残留电镀药水、酸碱杂质；槽液长期使用出现老化；工件本身镀层厚度不足、镀层品质不达标；处理后未配套封闭防护工序。解决对策：强化前置多级水洗工序，彻底清除工件表面残留药液；定期更换老化槽液；严格管控前端电镀镀层厚度与品质，高防护需求工况可配套增加后续封闭工序，优化整体防护性能。

4、镀层局部发雾、光泽下降、表面发花

      核心原因：槽液混入强酸、强碱药液，造成药剂体系污染失衡。解决对策：严格管控前道药水带入，做好前置水洗隔离防护；已被污染、出现异常的槽液及时整体更换全新工作液，恢复稳定处理效果。

5、DW-331可用于传统铬酸盐钝化工艺替换吗？

      可以适配替换升级。本品为无铬环保配方，防护表现可对标常规铬酸盐钝化工艺，能够改善传统铬工艺环保超标、废水处理成本高的痛点，同时简化生产流程、降低生产能耗，适配各类需要合规整改、升级无铬工艺的电镀产线，新旧产线均可快速改造落地。

6、塑胶电镀件、不耐高温工件是否可以使用？

      适配性良好。本品支持宽温作业，可在低温工况下完成脱水防锈处理，无需高温烘烤，能够减少塑胶材质高温变形、镀层发黑氧化的问题，适配塑胶电镀件、薄镀层、易高温损伤工件的镀后处理作业。

7、脱水防锈剂可以和封闭剂、保护剂叠加使用吗？

      可按规范流程叠加配套使用，进一步优化工件长效防锈与盐雾性能。标准流程为先浸泡DW-331完成脱水、去水印、工序防锈，经水洗干燥后再开展封闭处理；不建议将封闭剂直接混入本品槽液，容易引发药剂体系紊乱、槽液发黏，造成工件表面发花、析出残留，影响外观与防护效果。

8、潮湿梅雨、沿海高湿环境，工件存放易返锈变色怎么改善？

      沿海、梅雨季节空气湿度大、含盐雾介质多，工件容易吸潮氧化变色。可采用本品强化防锈工况配比（20~50mL/L）处理，依托疏水缓蚀膜阻隔潮湿空气与盐雾侵蚀；同时保证工件处理后充分干燥、密封打包存放，可有效优化仓储周转期间的防变色、防锈能力，适配高湿工况生产需求。

9、药剂常温可以使用吗？常温脱水效果偏弱如何调整？

      本品支持常温作业，仅常温环境下药剂表面活性、水分置换速率会有所降低，细密纹路、盲孔工件易出现脱水不彻底、残留水膜的情况。常温生产可适当延长浸泡时间、增加工件抖动频次；工况条件允许时，可将槽温提升至40~60℃适配区间，脱水洁净度、成膜均匀性、防锈稳定性均可得到优化。

10、处理后工件表面轻微发黏、不够干爽是什么原因？

      多由药剂浓度偏高、浸泡时间过长、后置水洗不彻底导致药剂残留堆积引发。本品标准工艺下成膜干爽无油腻，超参数作业易造成膜层堆积发黏。可通过适度降低药剂浓度、缩短浸泡时长、加强后段溢流水洗的方式整改，充分冲净表面游离药剂，即可恢复干爽通透、顺滑细腻的表面效果。

11、不同镀层（镍、铜、锌、仿金）需要区分配比使用吗？

      常规通用工况无需区分配比，标准参数区间可适配各类镀层，稳定实现脱水防锈效果。针对仿金、亮色镀层，建议采用中低浓度、标准时间作业，减少高浓度长期浸泡带来的色泽偏移风险；针对镀锌、普通镍镀层，可采用偏高浓度做强化防锈处理，优化盐雾与防变色表现。

12、槽液轻微浑浊是否还能继续使用？

      槽液轻微浑浊、无异味、泡沫正常，且工件脱水、防锈效果无明显变化，属于正常工况损耗，可继续使用；若出现槽液重度浑浊、泡沫堆积、工件脱水变差、频发白斑发花、防护效果明显下降等情况，说明槽液杂质富集、体系活性弱化，建议及时整槽更换新液，保障量产稳定。

包装、储存与运输

•包装规格：25kg/塑料密封桶标准包装，适配工厂批量采购与规模化量产使用

•储存条件：存放于30℃以下阴凉干燥、通风良好的室内仓库，远离火源、酸碱物料、强氧化剂，避免暴晒、低温冻结，日常保持桶体密封存放

•运输规范：常规环保化工液体合规运输，堆放稳固，避免倒置、撞击、暴晒，保障运输安全，无特殊严苛运输管控要求

技术服务与售后保障

      我司配备专业电镀后处理技术团队，可为客户提供DW-331脱水防锈工艺一站式技术支持，包含免费试样检测、新旧产线工艺适配改造、铬钝化工艺升级调试、现场技术指导、线上全天候答疑。针对工件脱水不良、白斑返锈、盐雾表现不佳、镀层发雾、槽液异常等量产难题，提供落地实操解决方案，配套提供产品说明书、MSDS安全文件与标准化操作流程，助力工厂合规生产、提质降本、稳定量产。

免责说明

      本文所载工艺参数、操作流程、维护规范、故障方案均基于实验室测试与行业通用量产经验，仅供生产参考。实际处理效果受工件镀层状态、材质结构、产线设备、水质、操作规范等多重因素影响，建议规模化投产前进行小批量试产调试，确认适配自身生产线工况后再批量生产，实际工艺效果以现场实测为准。
