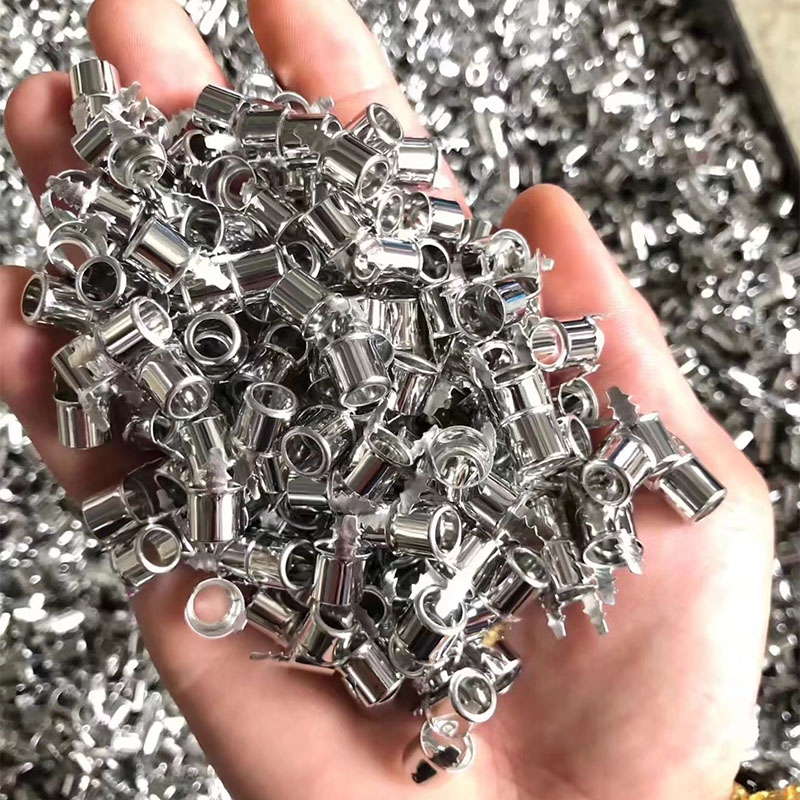

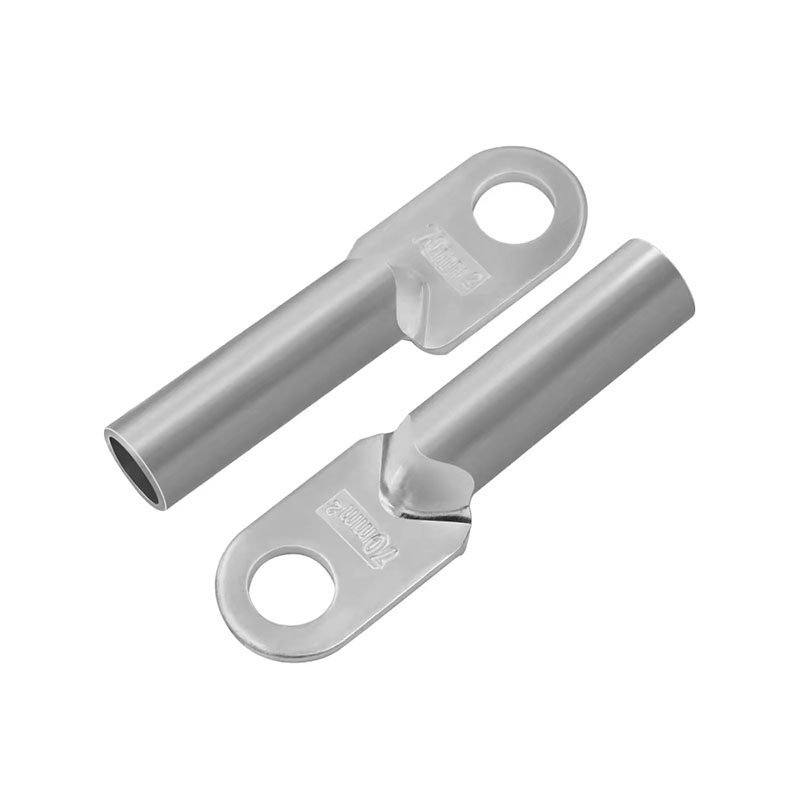

适用范围：硫酸体系酸性光亮镀锡，适配挂镀、连续镀生产线，应用于电子端子、连接器、五金配件等工件光亮镀锡生产

一、配方与工艺条件

项目	工艺参数	备注说明
硫酸 (H₂SO₄)	120‑160 g/L	维持槽液酸度，抑制二价锡水解沉淀
硫酸亚锡 (SnSO₄)	25 g/L	主盐，提供电镀所需锡离子
DW‑881 锡开缸剂	30 ml/L	载体、润湿、晶粒调控组分
DW‑881 锡主光剂	0.5 ml/L	光亮、整平功能组分
锡稳定剂	30‑40 ml/L	抗氧化，减缓 Sn²⁺氧化转化为 Sn⁴⁺，减少锡泥
工作温度	8‑15 ℃	温度偏高会加速二价锡氧化，加剧锡泥生成
阴极电流密度	0.3‑1.0 A/dm²	可依据工件结构、工件面积做适度调整
阳极	高纯纯锡板	建议配套阳极袋包裹，阻隔阳极渣进入镀液

重要提示：严禁空气鼓泡搅拌；可采用阴极移动，禁止曝气。

二、添加剂消耗与补加规范

1.DW‑881 锡开缸剂 & DW‑881 锡主光剂

      日常生产补加比例：DW‑881 锡开缸剂∶DW‑881 锡主光剂 = 5∶1；建议按照安培小时消耗量核算，每小时进行补加。

•DW‑881 锡主光剂参考消耗量：20‑30 ml / 100A·h

•DW‑881 锡开缸剂适量过量，一般不会产生明显不良故障；

•DW‑881 锡主光剂禁止过量添加：过量易造成镀层发黑、发灰，严重时局部漏镀甚至无镀层；发生过量后建议采用活性炭进行镀液大处理。

2.锡稳定剂

      生产过程定期补加，作用为抑制二价锡水解氧化，降低锡泥生成量；适量过量不会带来明显负面影响。

3.沉降剂

      添加量30‑50 ml/L，仅用于镀液大处理工序，正常生产状态禁止添加。

4.酒石酸锑钾（可选助剂，用于提升硬度、改善低区亮度）

•配制母液：使用锡稳定剂或者热水配制成 50 g/L 储备液；

•开缸添加：锑盐母液 5‑10 ml/L；

•生产消耗参考：800‑1500 ml /1000A·h；

•功能：提高锡层硬度，改善低电流密度区域镀层亮度，按需选用，不属于必加物料。

三、新槽配槽步骤

      安全操作提醒：稀释硫酸必须酸加入水中，严禁将水倒入浓硫酸，防止酸液飞溅烫伤；作业佩戴护目镜、耐酸橡胶手套，保持车间通风。

      1.镀槽内注入约 80% 体积的纯水，搅拌状态下缓慢投入计量浓硫酸，搅拌均匀后冷却至常温。

      2.将硫酸亚锡放置于塑料桶，取用部分槽内稀硫酸溶液，分次搅拌使硫酸亚锡完全溶解，溶解完毕后再转移至镀槽。禁止直接将固体硫酸亚锡投入纯水或者高浓度浓硫酸，避免发生水解产生沉淀。

      3.依次加入 DW‑881 锡开缸剂、DW‑881 锡主光剂、锡稳定剂；若使用酒石酸锑钾，此时加入配制好的锑盐母液。补加纯水至生产规定液位，充分搅拌混合。

      4.采用 0.2‑0.3 A/dm² 低电流电解半小时，去除槽液内有害杂质。

      5.样板试镀；如果镀层光亮程度不足，可以小剂量补加 DW‑881 锡主光剂 0.2~0.6 ml/L，边试镀边调整，直至镀层光亮、整平效果达到合格标准。

四、工艺要点与技术浅谈

      1.DW‑881 系列添加剂原液含有表面活性剂、苄叉丙酮等组分，存在刺激性气味，生产工位需要保持通风，避免皮肤、眼睛直接接触原液及镀槽工作液；操作必须佩戴对应防护用品。

      2.焊接性能管控要点

      锡层需要保证足够镀层厚度；黄铜件、锌铝合金工件，预镀铜底层厚度必须大于 3 μm，阻隔锌、铜元素向锡层扩散，规避后期焊点失效、镀层变色、起泡等问题。

      3.搅拌管控：禁止空气鼓泡搅拌，会加速 Sn²⁺氧化生成四价锡，大量产生锡泥；允许使用低速阴极移动。

      4.阳极维护：纯锡阳极务必套阳极袋，定期清洗阳极袋；阳极出现钝化时取出酸洗活化，减少杂质带入镀液。

      5.杂质管控：铜、锌、铁等重金属杂质不断累积，会引发镀层发雾、发黑、低区镀层变差，建议定期取样化验分析，及时管控杂质含量。

五、防变色后处理流程

      1.中和：磷酸三钠≥10g/L，PH≥10，温度 30‑40℃，工件清洗浸泡数秒。

      2.钝化：重铬酸钾 10g/L，碳酸钠 20g/L，常温条件下浸泡 1 分钟以上。

      3.封闭：工件浸入脱水剂或者锡专用保护剂做封闭防护，提升抗变色能力。

六、镀液大处理操作流程

      1.小试验证：取 1L 待处理镀液，搅拌状态下加入 30‑50ml 沉降剂，继续短暂搅拌；若出现胶体沉淀物，代表镀液需要开展大处理。

      2.生产槽在持续搅拌下加入沉降剂，直至胶体沉淀物生成，继续搅拌半小时，之后静置过夜。

      3.使用致密白色涤卡过滤布对镀液过滤，弃去底部沉淀渣；化验调整硫酸亚锡、硫酸浓度至工艺范围。

      4.根据过滤损失的镀液体积，按比例补加 DW‑881 锡开缸剂、DW‑881 锡主光剂；电解半小时后样板试镀，微调光剂组分，直至镀层亮度达标。



七、常见故障参考

故障现象	可能原因	处理建议
镀层整体不光亮	DW‑881 锡主光剂不足、温度过高、主盐浓度偏低	补加少量 DW‑881 锡主光剂；控温；化验调整硫酸亚锡
镀层发黑、漏镀	DW‑881 锡主光剂过量、重金属杂质高	停止补加主光剂；活性炭大处理；去除杂质
锡泥产生快	温度高、存在空气搅拌、稳定剂不足	严控槽温；取消鼓泡；补加锡稳定剂
低区亮度差	酒石酸锑钾含量不足、电流密度过低	酌情补加锑盐母液；调整阴极电流密度

      备注：本工艺为 DW‑881 酸性光亮镀锡配套作业指导，生产中建议定期分析槽液组分，结合现场样板试镀做参数微调。
