DW-235锌合金脱膜活化剂是一款绿色环保型酸性一体化镀前处理药剂，核心用于替代传统防染盐+氰化钠剧毒脱膜工艺，专为锌合金压铸件、精密小五金工件定制研发。传统锌合金前处理长期采用“氰化钠脱膜+防染盐除膜+酸活化”两道多步工艺，工序繁琐、耗水量大、综合成本高，且氰化物属于剧毒管控原料、防染盐污染物残留超标，存在极大安全生产风险与环保督查隐患，无法满足电镀园区环评及外贸RoHS、REACH环保要求，现已属于行业逐步淘汰工艺。

      本品突破性将传统双工序整合为单步一体化作业，无需配套剧毒物料，可快速去除锌合金表面压铸蜡膜、硅油残留、氧化层、钝化层，同时快速打开基材微观孔隙，活化基材表面状态。有效解决后续电镀、发黑、化学镀、涂装工艺出现的镀层起皮、起泡、麻点、厚薄不均、附着力偏弱等量产问题。配方温和、基材腐蚀可控、工件易漂洗、无残留，是目前锌合金表面处理老旧高污染工艺升级替换的主流合规方案。

标准工艺参数

      以下为DW-235量产通用标准工艺参数，工厂批量生产优先采用最佳参数区间，可稳定保障脱膜彻底、活化均匀、基材无过蚀，大幅提升后续镀层、涂层良品率。

序号	工艺项目	使用范围	参考工艺参数
1	DW-235脱膜活化剂	30~70mL/L	50mL/L
2	硫酸（d=1.84）	10~30mL/L	15mL/L
3	纯净水	900~960mL/L	935mL/L
4	处理时间	10~60s	30s
5	工作温度	常温	25~40℃
6	使用方式	浸泡、游浸	浸泡

      工艺备注：针对氧化厚重、脱模残留严重、长期存放氧化的工件，可将药剂浓度上调至60~70mL/L，适度延长浸泡时间；严禁超浓度、超长时间作业，避免锌合金基材过腐蚀、失光、损伤尺寸。

产品核心优势

• 核心替代价值｜彻底淘汰防染盐+氰化钠工艺：无需使用剧毒氰化钠、高污染防染盐，从生产源头规避剧毒物料管控、废水氟/污染物超标、环保罚款、停产整改风险，完全适配正规电镀园区生产及外贸环保检测，是目前行业合规升级的核心替代工艺。

• 工序合一｜降本增效简化产线：将传统“脱膜+活化”双工序合并一步完成，减少设备投入、减少工位人员、降低水洗排水量，有效降低工厂运维成本与危废处理成本。

• 高渗透活化｜提升镀层附着力：渗透性能优异，可清除基材隐蔽油污、氧化残留，均匀打开表面微观孔隙，让后续电镀、涂层结合更牢固，大幅降低起泡、脱落、起皮不良率。

• 温和可控｜不伤锌合金基材：专用适配锌合金弱酸体系，工艺窗口稳定，正常参数下无过腐蚀、无发黑失光，工件处理后表面均匀光洁，适合精密小件、薄件、抛光件处理。

• 通用性强｜适配全品类前处理：可用于锌合金电镀、化学镀、发黑、钝化、喷油、涂装等全工艺前置处理，适配振光、研磨后精密五金件及返修件脱膜除氧化作业。

• 体系稳定｜量产容错率高：常温作业、无挥发烟雾、无分层沉淀，药剂稳定性好、维护简单，新手易操作，适配自动化、流水线大批量稳定生产。

适用范围

      本品专属适配各类锌合金压铸件、精密锌合金五金件的镀前、涂前一体化脱膜活化处理，广泛用于解决锌合金脱模残留、油脂污染、氧化发黄、钝化膜残留导致的后续工艺不良问题。

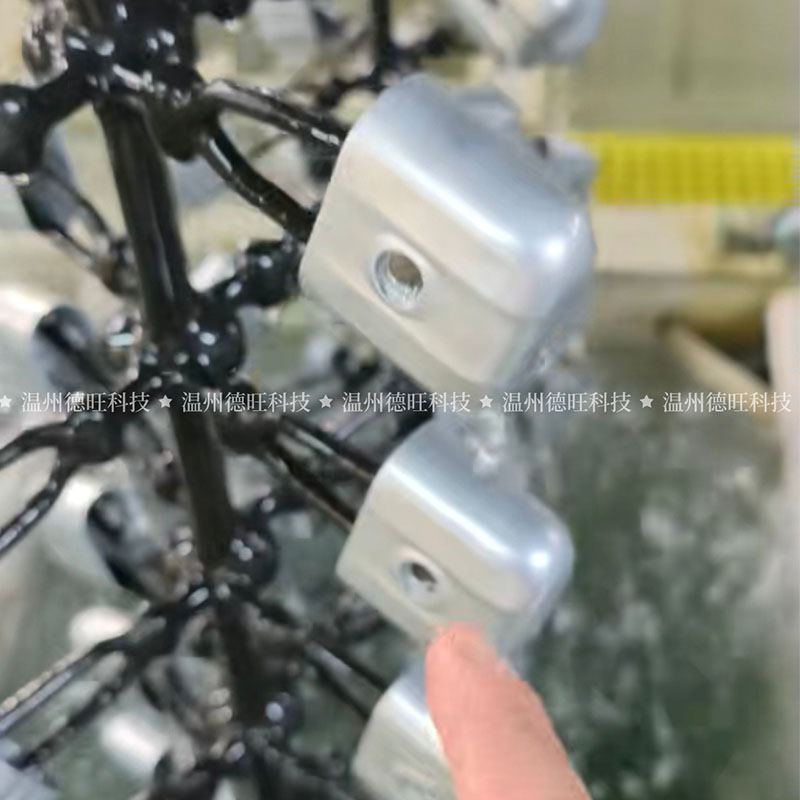

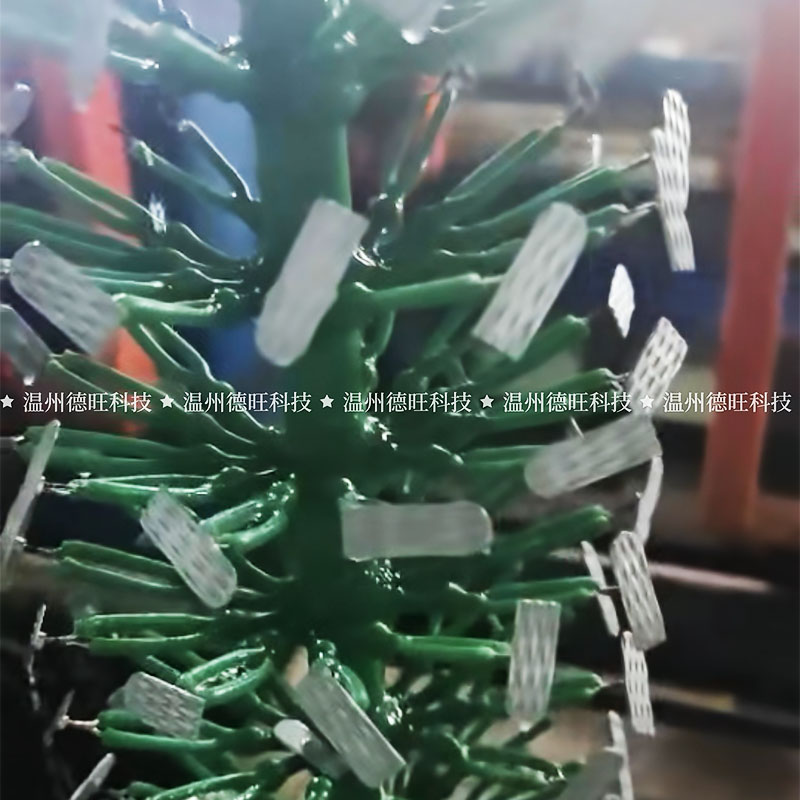

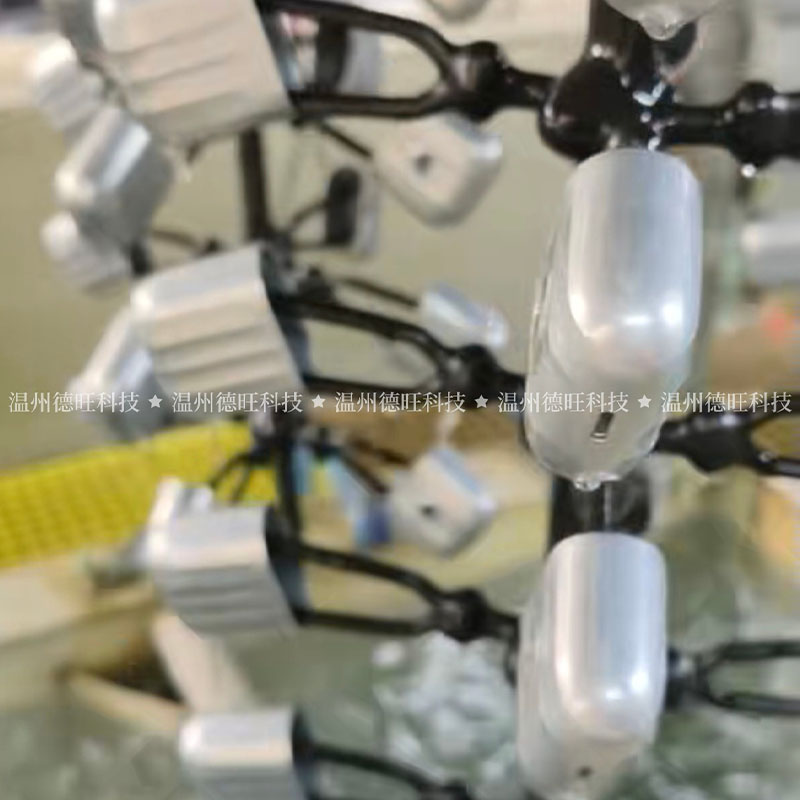

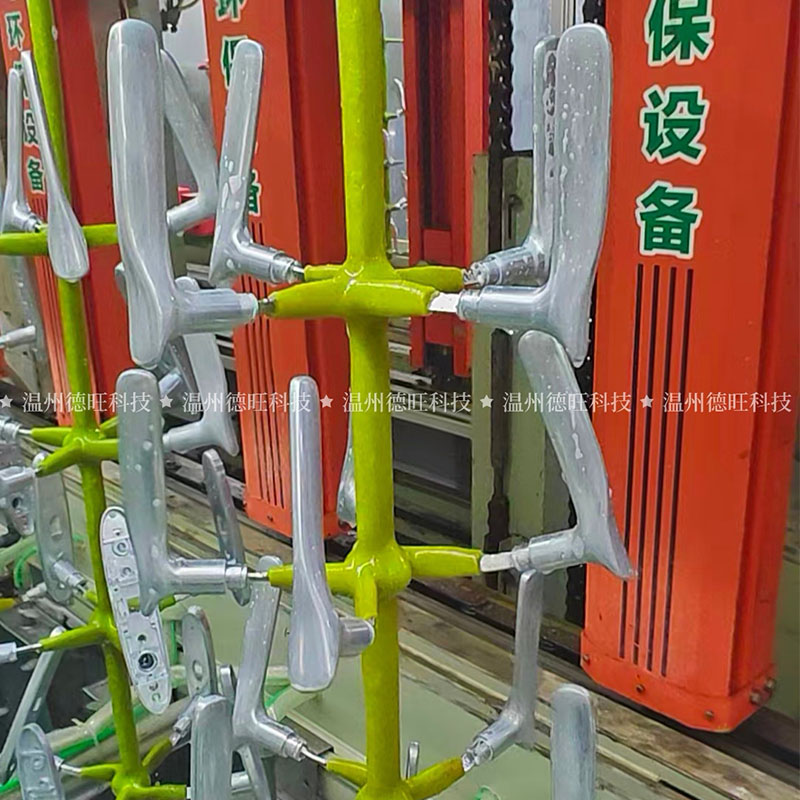

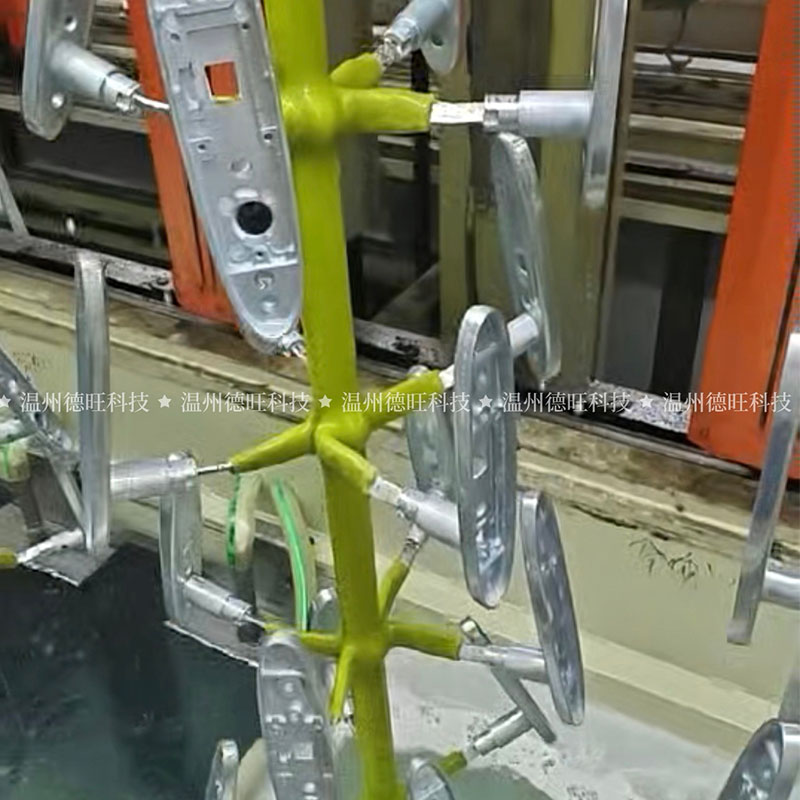

• 各类锌合金压铸件、精密小五金工件镀前活化

• 锌合金电镀、化学镀、发黑、钝化前置脱膜除氧化

• 锌合金喷油、涂装、喷涂前除蜡除油活化处理

• 振光、研磨、抛光后锌合金工件精细净化活化

• 锌合金旧件返修、二次加工前脱膜翻新处理

产品理化特性

• 外观状态：无色透明水性液体

• 药剂体系：温和酸性配方，工业适配性强

• 稳定性：常温储存、工况使用稳定，无分层、无沉淀、无刺激性挥发烟气

• 环保性能：无氰、无重铬酸盐、无重金属有害添加，符合电镀行业环保生产标准

• 基材适配：专一适配锌合金材质，腐蚀可控，不损伤工件基体尺寸与外观

槽体选型与配液规范

1、槽体材质要求

      本品为酸性体系药剂，生产槽体建议选用PP塑料槽、PVC防腐槽；严禁使用铁槽、碳钢槽、铜质槽体，避免槽体腐蚀产生金属杂质，造成槽液污染、工件发灰、活化不均等问题。

2、标准配液步骤

① 槽体清洁：彻底清理槽内油污、残渣、旧液残留，保证槽体洁净无杂质；

② 注水打底：加入槽体80%容积的常温纯净水，作为配液基底；

③ 添加主剂：按比例缓慢加入DW-235脱膜活化剂，搅拌均匀；

④ 调配硫酸：缓慢添加浓硫酸（d=1.84），边加边搅拌，禁止快速倾倒，防止液体飞溅；

⑤ 定容静置：补纯净水至标准容积，充分搅拌均匀，静置10-15分钟体系稳定后即可投产使用。

槽液日常维护与生产管控

      规范的日常维护可稳定药剂活性、延长槽液寿命、持续保障工件良品率，量产建议遵循以下管控标准：

•槽液洁净管控：生产过程避免油污、杂质带入槽内，定期打捞浮渣、沉淀，保持槽液清澈，防止工件表面发灰、瑕疵。

•药剂补加原则：药剂随工件带出自然损耗，根据工件脱膜、活化效果少量多次补加主剂与硫酸，维持工艺配比稳定。

•换液判定标准：出现工件活化不均、脱膜不干净、表面发灰、镀层附着力下降、槽液浑浊发黑、活性明显降低时，按需换液或整槽更新。

•温度适配管理：夏季常温生产即可；冬季低温活性下降，建议恒温25℃以上，保证脱膜除氧化效率稳定一致。

新旧工艺对比｜环保升级&量产提质

1、传统防染盐+氰化钠工艺痛点

      传统锌合金脱膜工艺依赖氰化钠+防染盐搭配酸活化多步作业，属于高风险、高污染、高成本老旧工艺。氰化物剧毒高危，车间安全管控压力极大；防染盐残留超标、废水污染物复杂，污水处理与危废成本高昂，极易触发环保督查、罚款、停产整改。同时该工艺无法通过欧美外贸环保检测，直接导致高端订单流失，目前已被行业全面限制、逐步淘汰。

2、DW-235无氰新工艺优势

      DW-235可直接1:1替换防染盐+氰化钠整套工艺，无需剧毒物料、无需多步工序，单步完成脱膜、除残、活化。配方环保合规，废水处理简单，无环保风险、无安全隐患；活化效果均匀稳定，基材损耗更低，后续镀层附着力、外观良率优于传统工艺。同时简化产线、节约水电、降低人工与危废成本，是规模化电镀厂锌合金前处理绿色升级、合规量产的优选方案。

包装、储存与运输

• 包装规格：25kg/塑料密封桶标准包装

• 储存条件：存放于30℃以下阴凉干燥通风仓库，远离火源、碱性物料、强氧化剂，禁止暴晒、低温冻结

• 运输规范：常规化工液体合规运输，密封稳固、避免倒置撞击，保证运输安全

常见故障排查与技术问答

1、DW-235能否完全替代传统氰化钠、防染盐脱膜工艺？

      可以完整无缝替代。本品专为替换传统高污染剧毒工艺研发，将原多步工序简化为一步，脱膜、除蜡、除氧化、活化同步完成，效果完全对标传统工艺，且更安全、更环保、良率更高，适配新旧产线直接改造升级。

2、工件脱膜不干净、氧化膜、蜡膜残留如何解决？

      多为药剂浓度偏低、浸泡时间不足、槽液老化杂质累积导致。可适当补加药剂、延长浸泡时间；槽液使用周期过长、活性衰减严重时，建议更换新液，恢复稳定脱膜效果。

3、处理后工件表面发灰、轻微腐蚀是什么原因？

      主要由浓度过高、浸泡超时、槽温偏高造成。锌合金材质活性较高，参数超标易出现基材轻微腐蚀发灰。通过稀释槽液、缩短处理时间、稳定工艺温度即可快速整改，规范参数可长期稳定无发灰现象。

4、后续电镀、涂装镀层起泡、附着力差怎么处理？

      大多为工件水洗不彻底、表面残留酸性药剂导致界面结合不良。生产中需加强溢流水洗、多级水洗，保证工件表面无药剂残留；同时定期维护槽液洁净度，避免杂质影响活化效果，可彻底解决附着力不良问题。

5、槽液使用一段时间后浑浊、发黑、活性下降？

      量产过程中锌离子溶解、压铸油污、杂质持续带入，会造成槽液老化浑浊、活性降低。日常需定期打捞浮渣、做好槽液净化，根据污染程度适时换液，保障脱膜活化性能稳定。

6、冬季低温脱膜慢、活化效果差如何改善？

      低温会降低酸性药剂反应活性，导致除膜效率变慢。冬季将槽温稳定在25-40℃最佳区间，无需大幅调高药剂浓度，即可恢复标准脱膜速度与活化效果。

7、振光、研磨后精密小件工艺怎么设置最稳定？

      精密小件建议采用标准最优配比：DW-235 50mL/L、常温浸泡30秒，可彻底去除研磨膏、振光油、表面氧化，不损伤工件尺寸与光洁度，适配高端精密件批量生产。

8、工件局部脱膜不均、死角活化不良如何解决？

      多为工件堆叠遮挡、药液流动差、接触不充分导致。生产时规范挂装摆放、避免重叠遮挡，适当轻微搅拌槽液，保证工件整体、死角、缝隙均匀接触药剂，即可解决局部活化不良问题。

技术服务与售后保障

      我司配备专业表面处理技术团队，可为客户提供DW-235锌合金无氰脱膜活化工艺一站式技术服务，包含免费试样、产线工艺调试、传统氰化/防染盐工艺升级改造、现场技术指导、线上全天候答疑。针对工件脱膜不干净、表面发灰、附着力不良、槽液异常、环保工艺整改等量产难题，提供落地解决方案，配套提供产品说明书、MSDS文件及标准化操作流程，助力工厂合规生产、提质降本、稳定量产。

免责说明

      工艺参数、配液流程、维护规范、工艺对比均基于实验室测试与通用量产经验，仅供生产参考。实际使用效果受工件材质、表面状态、产线设备、水质、操作规范等因素影响，建议批量生产前先进行小试适配，确认符合产线标准后再规模化投产，最终工艺效果以现场实测为准。
