DW-5碱铜光亮剂是一款单一型氰化碱铜电镀添加剂，无需多组分助剂复配，现场调试简单、日常维护便捷。产品可使碱铜镀层获得接近酸铜的光亮质感，有助于改善传统碱铜工艺亮度不足、镀层均匀性欠佳、工艺波动大等行业普遍痛点。适配钢铁、锌铝压铸件等主流基材，兼容挂镀、滚镀双工艺，广泛应用于各类五金配件、装饰件、结构件电镀生产线，有助于优化后续酸铜、亮镍工序，提升整条产线生产效率。

一、产品核心优势

DW‑5 碱铜光亮剂摒弃传统多组分复配体系，侧重易操作、体系稳定、生产效率可观、运维成本低，适配规模化量产电镀生产线，具体特点如下：

• 单剂添加，运维极简：采用单一光亮剂体系，无需复杂配比，镀液组分简单清晰，新手易上手，有助于降低日常补加、槽液管控与工艺调试难度，适合标准化量产管理。

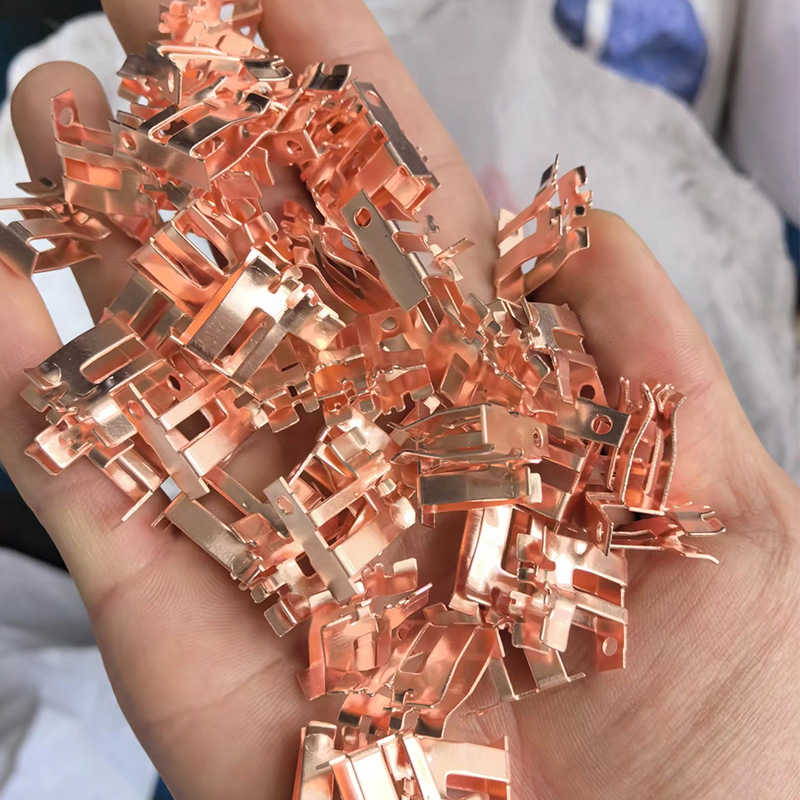

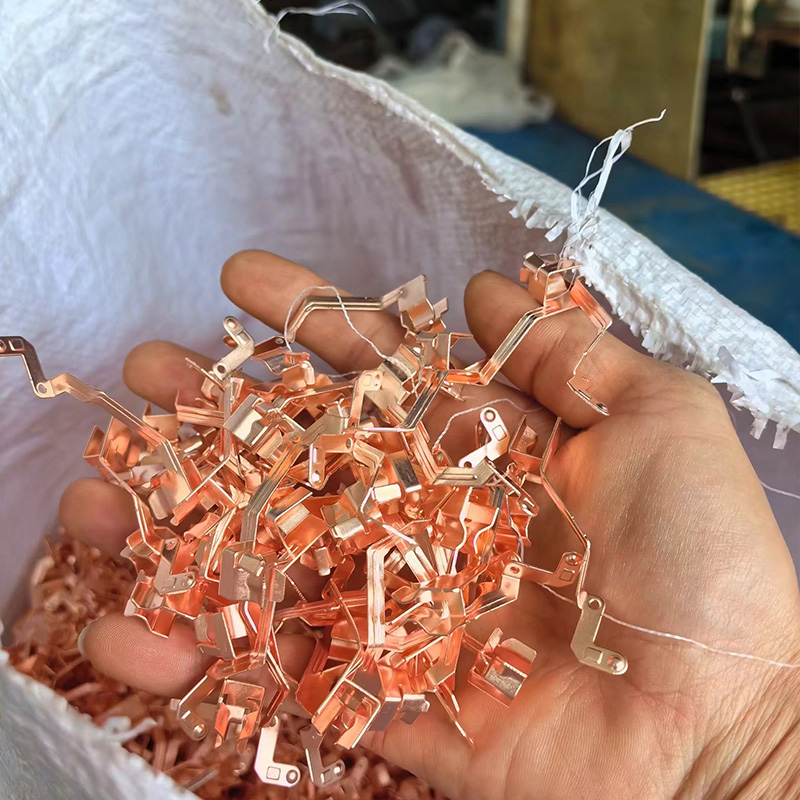

• 镀层细腻均匀，观感平整：镀层结晶细致紧密，孔隙率低、平整度好，均镀表现良好。工件高低电位区、边角、边缘位置亮度均匀，可改善偏暗、发雾、色差等问题，镀层光亮度可达酸铜镀层的 55%‑75%。

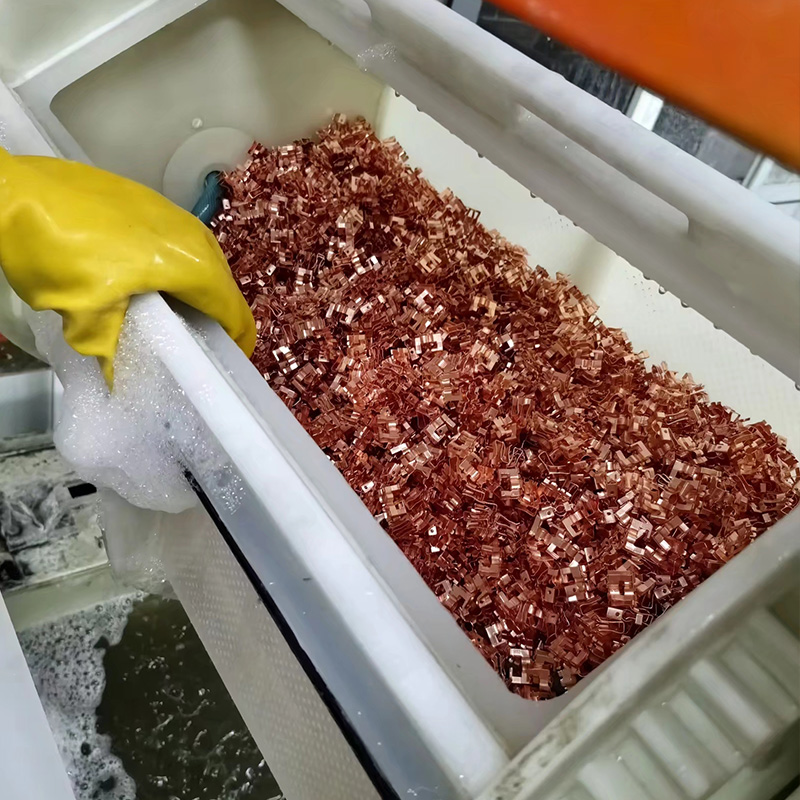

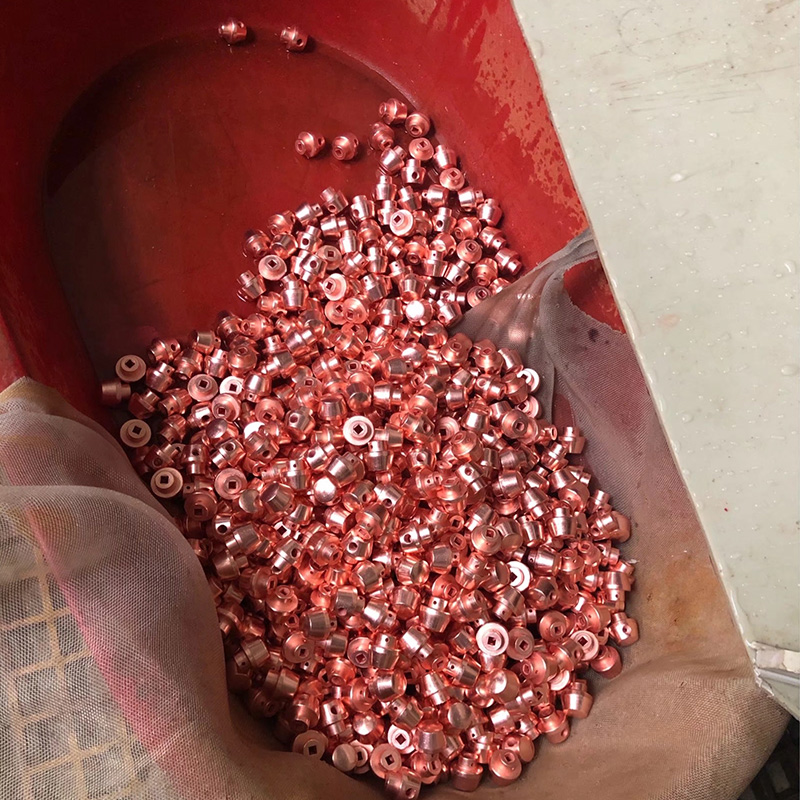

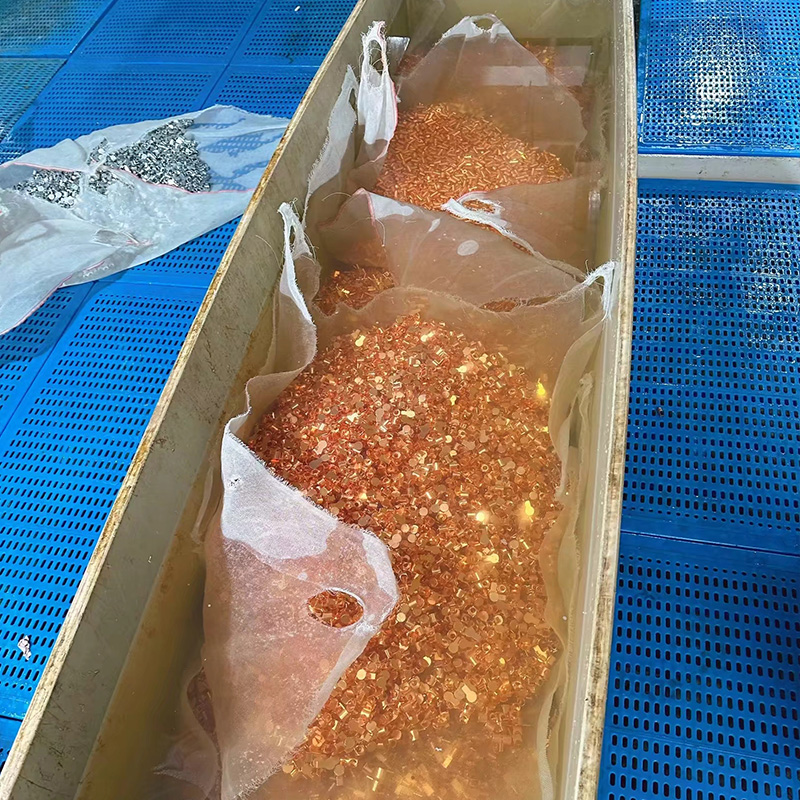

• 工艺适配广泛，量产表现可观：电流密度适用区间宽泛，沉积状态稳定，镀层与基材结合状态良好，不易起皮、脱层。同时兼容挂镀、滚镀生产模式，可满足大小规格工件批量加工需求。

• 容错区间宽泛，生产良品输出稳定：镀液杂质容忍度高，体系稳定性出色。光亮剂添加窗口宽裕，轻微过量不易出现工件发黑、镀层脆裂、失光起雾等不良状况，有助于降低工艺波动带来的次品问题。

• 精简电镀工序，降本提效：打底效果稳定，有助于优化、缩减后续酸铜、亮镍电镀时长，减少药剂消耗、设备能耗与人工成本，提升整体生产效益。

• 环保合规，安全生产：产品配方符合国内电镀化学品管控标准，配方未额外添加重金属组分；氰化碱铜整套生产工艺需配套规范的废气收集、含氰废水处理设施，实现污染物达标处置，方可用于合规管控下的电镀生产线。

二、技术参数

      本品针对挂镀、滚镀不同生产场景优化专属工艺参数，适配不同基材电镀需求，参数适配量产、实操落地便捷，适合长期量产使用：

工艺参数/化学品	挂镀工艺	滚镀工艺
氰化亚铜	30-80	35-80g/L
氰化钠	45-125	50-115g/L
氢氧化钠	0.1-2g/L	1-3g/L
酒石酸钾钠	20-30	20-30g/L
DW-5碱铜光亮剂	4-10	4-12ml/L
工作温度	35-60	35-55℃
电流密度	1-3A/dm²	0.5-4A/dm²
阳极材质	无氧电解铜	无氧电解铜
搅拌方式	空气搅拌+机械搅拌	空气搅拌+机械搅拌
过滤方式	连续过滤	连续过滤
锌、铝件pH值	10-12	10-12
钢铁件pH值	12-14	12-14



三、标准镀液配制方法

      标准化配槽流程，操作规范、简单易落地，可有效保障镀液纯净度与生产稳定性：

1.向电镀槽注入1/2容积纯水，依次投入对应量的氰化钠、氢氧化钠，持续搅拌至完全溶解。

2.将计量氰化亚铜加纯水调至糊状，在持续搅拌状态下缓慢加入槽液；若槽液温度升至60℃需暂停投料，待温度自然回落再继续添加，避免高温影响药剂稳定性。

3.依次加入酒石酸钾钠等辅助组分，充分搅拌至全部溶解均匀。

4.投入2g/L活性炭，持续搅拌1小时以上，静置隔夜后对槽液进行精细过滤，彻底去除悬浮物与杂质。

5.补加纯水至标准槽液体积，搅拌均匀后检测并微调pH值，匹配对应基材工艺标准。

6.按工艺比例加入DW-5碱铜光亮剂并搅拌均匀，在常规工艺条件下，以3-5A·h/L电解处理槽液，完成后即可正常投产。



四、基材适配与工艺管控要点

      本品适配多种金属基材，可根据材质差异化微调工艺参数，助力提升镀层附着力与外观良品率：

• 锌、铝铸件基材：严格管控镀液pH值在10-12区间，稳定参数可减少基材腐蚀、镀层起皮、脱层问题，保障镀层结合强度。

• 钢铁基材：可将氢氧化钠浓度适当提升至4-8g/L，增强槽液导电性，优化镀层致密性与附着力，适配钢铁件量产需求。

• 日常药剂补加标准：生产补加遵循稳定配比，氰化亚铜与氰化钠配比为1:1.3；游离氰含量控制在氰化亚铜含量的0.3倍左右，可有效规避游离氰偏高引发的上镀缓慢、工件出槽氧化发黑等问题。

五、安全操作注意事项

•镀液配制与电镀作业全程，需开启车间抽风设备，及时排出作业气体；操作人员需穿戴全套防护用品，规范安全作业。

•严格区分不同基材的专属工艺参数，禁止参数混用，避免基材损伤、镀层不良等生产异常。

•生产过程保持连续过滤，定期检测槽液药剂浓度、pH值、温度等核心参数，及时补加药剂，维持槽液长期稳定。

六、常见问题 FAQ

Q1：工件高低位镀层质感不均、边角偏暗？

A：多由搅拌不充分、电流波动、光亮剂含量偏低导致。生产中保持空气+机械双向搅拌，稳定工艺电流，按需补充DW-5光亮剂，可有效改善工件高低位色差、边角偏暗问题，提升镀层整体均匀度。

Q2：光亮剂添加过量是否会造成镀层不良？

A：本品容错性高、抗波动能力强，光亮剂添加区间宽裕，轻微过量不会出现工件发黑、镀层起雾、脆裂脱落等不良现象，大幅降低日常配药管控压力，适合粗放式量产运维。

Q3：锌铝铸件电镀后腐蚀、起皮脱层？

A：主要由镀液pH值失控引发。锌铝基材活性较高，需稳定管控pH在10-12区间，参数异常易造成基材腐蚀、镀层附着力下降，规范参数与前处理工艺即可解决该问题。

Q4：镀层偏薄、工件上镀速度慢？

A：该问题高发诱因主要为镀液氰化钠含量偏高、阳极溶解缓慢两大因素。氰化钠含量过高会大幅提升镀液游离氰浓度，包裹铜离子造成析出阻力变大，直接导致工件上镀速度变慢、镀层难以增厚；同时阳极钝化、阳极面积配比不合理，会造成阳极溶解受阻、槽内铜离子补给不足，进一步加剧镀层偏薄、沉积效率差的问题。可通过化验调整氰化钠浓度、管控标准游离氰比例，清理并优化阳极配置，搭配适配的槽温与电流参数，即可快速恢复正常沉积速度与镀层厚度。

Q5：新配镀液镀层粗糙、存在颗粒杂质？

A：多为新槽液净化不彻底导致。通过活性炭吸附、静置精细过滤搭配小电流电解处理，清除槽内悬浮杂质后，镀层可恢复细腻、平整、致密状态。

Q6：量产后期槽液不稳、良品率持续下降？

A：源于长期生产杂质累积、工艺参数持续漂移。日常坚持连续过滤，定期化验药剂、校正pH值、按需补加耗材，无需频繁换槽，可长期维持槽液稳定与良品率稳定。

Q7：镀层发红、色泽暗沉不亮？

A：属于氰化碱铜高频问题，多由游离氰不足、槽温偏低、铜盐浓度失衡造成，铜离子析出异常会导致镀层暗红、无光。定期化验补加氰化钠，校准槽温与主盐浓度，配合连续过滤净化，可快速恢复镀层光亮均匀质感。

Q8：电镀阳极钝化、阳极发黑？

A：主要为游离氰比例失衡、氢氧化钠不足、阳极面积配比不当所致。阳极钝化会造成铜溶解受阻、镀液体系失衡。可清理阳极氧化层，调整游离氰与碱度参数，匹配合理阳极面积，保障阳极正常溶解，避免反复钝化。

Q9：镀层发花、表面出现云雾状雾层？

A：多由工件前处理除油不彻底、槽液杂质累积、光亮剂分散不均引发。基材残油、槽内微杂质都会破坏镀层成型。强化除油活化、定期净化槽液、稳定光亮剂添加量，可彻底改善发花、起雾瑕疵。

Q10：滚镀工件局部漏镀、上镀不均匀？

A：滚镀量产高发问题，多因滚筒转速不稳、工件堆叠遮挡、电流密度不匹配导致，工件接触点位不均易出现局部薄镀、漏镀。调整滚筒转速、保证工件充分翻动，适配滚镀专属电流参数，可提升批量工件上镀均匀性。

Q11：镀层硬度偏低、后续加工易划伤？

A：槽温过高、光亮剂比例异常、主盐浓度偏低，会造成镀层结晶疏松、致密性不足、硬度偏弱。严格管控工艺温度，微调光亮剂与主盐浓度，细化结晶结构，可有效提升镀层硬度与耐磨性能。

Q12：新旧镀液混用后工艺紊乱、镀层异常？

A：新旧镀液杂质含量、组分浓度不一致，直接混用易造成体系失衡，引发亮度不均、附着力变差等问题。建议缓慢勾兑混液、充分搅拌，配合小电流电解净化，校准各项参数稳定后再量产。

七、包装、储存与售后支持

包装规格：标准25kg塑料桶包装，支持定制分装

储存条件：密封存放于阴凉、通风、干燥库房，远离高温、明火、氧化剂，避免阳光暴晒

保质期限：常温密封储存，保质期12个月

技术服务：提供免费试样、现场工艺调试、全程技术指导，可配套提供产品说明书、MSDS安全文件，协助客户解决各类现场工艺难题。

免责声明



      工艺参数仅供生产参考，实际使用效果受工件材质、前处理工艺、生产设备、现场水质与工况影响，建议客户提前小试确认，最终工艺与效果以现场实测为准。
