DW-610挂镀酸铜光亮剂是一款适配多基材、宽温稳定的三组份镜面挂镀酸铜体系，专为各类五金精密件、装饰件挂镀量产研发。产品兼容金属与塑胶类基材电镀生产，具备出光均匀、填平性好、镀层细腻纯净、耐高温等多项优势，可稳定产出高通透镜面铜层。整套工艺电流窗口宽泛、镀液容错度高、药剂配比均衡易管控，量产稳定性优异，既可作为高端装饰性表层镀层，也可作为镀镍、镀铬前置过渡镀层，适配各类规模化挂镀生产线。

产品特性

• 多基材兼容，通用性强：可稳定适配锌合金、铝合金、钢铁件、铜件、塑料件等各类基材挂镀生产，适配品类丰富，生产线兼容性出色。

• 高填平镜面效果，外观质感佳：优化整平助剂体系，可有效遮盖工件细微纹路与轻微表面瑕疵，镀层平整致密、光泽均匀通透，呈现高品质镜面效果，满足高端外观电镀需求。

• 宽温稳定，耐高温工况：区别于传统酸铜工艺低温受限、高温失稳的问题，可在15-35℃宽温区间稳定生产，夏季高温量产不易失光、起雾，工况适配性极强。

• 电流窗口宽，量产容错高：高低电流区性能均衡，针对复杂造型、高低落差、边角凹槽工件，可有效改善烧焦、哑色、色差等不良，适配各类异形工件批量生产。

• 镀层洁净致密，瑕疵率低：成型铜层结晶细腻、结构紧密，生产过程中不易产生针孔、麻点、树枝状结晶、雾层等外观缺陷，批量良品表现稳定。

• 镀液易运维，损耗规律可控：药剂组分分解平缓，杂质累积速度慢，镀液不易浑浊失效，日常仅需按安培小时定量补加，运维成本低，适配长期连续量产。

适用范围

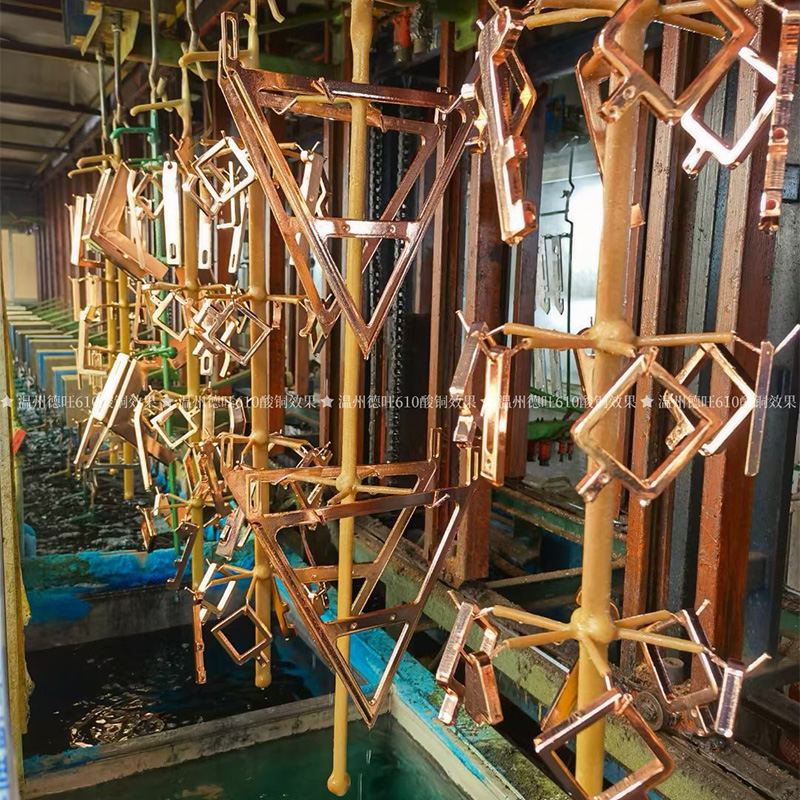

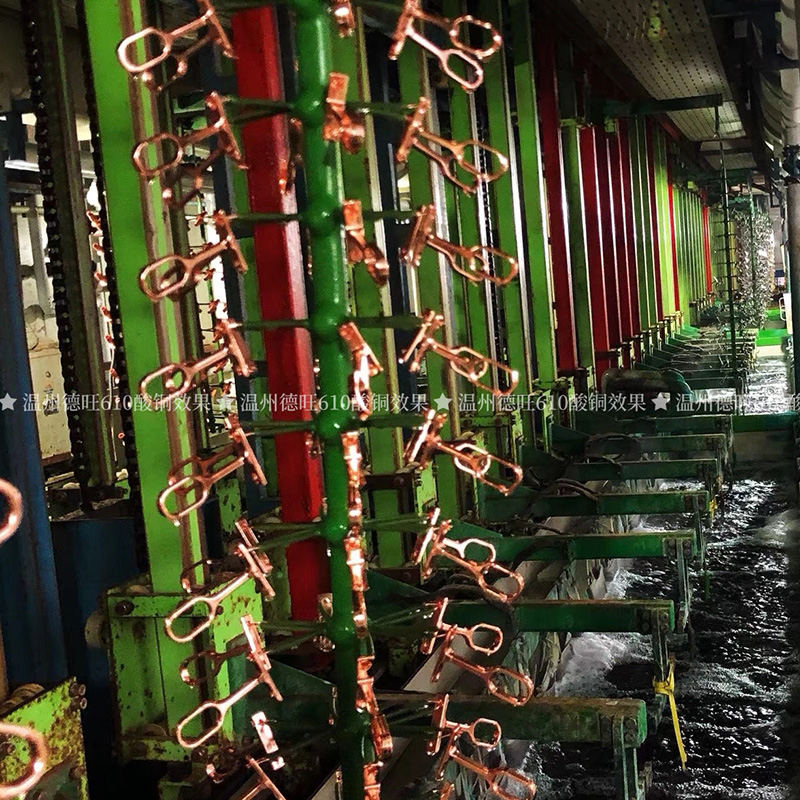

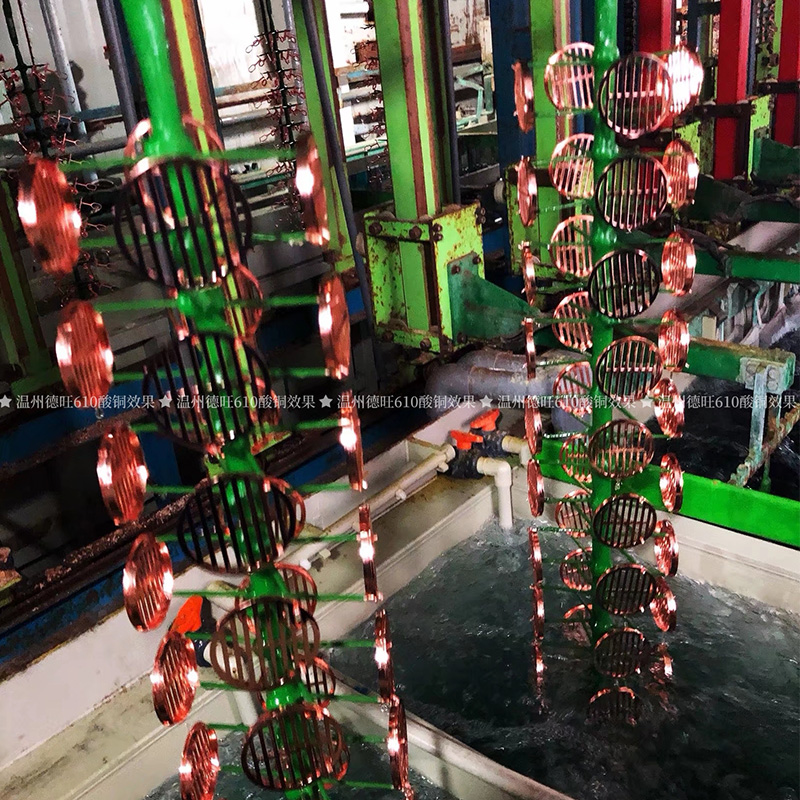

      本产品广泛应用于各类精密五金件、装饰工件的挂镀酸性亮铜工艺，全面覆盖钢铁、铜材、锌合金、铝合金、塑料电镀等多类基材。产出镀层平整光亮、结合力优异，可直接作为装饰面层使用，也可作为中间过渡镀层，为后续电镀工序提供平整、洁净、稳定的基底，适用于各类中高端挂镀量产场景。

镀液配方与标准工艺参数

      本挂镀酸铜工艺参数区间宽松、稳定性强，新开缸配液、日常量产补加均可参照以下标准执行，参数易管控、一致性好，可保障长期批量生产品质稳定。



物料/工艺参数	工作范围	标准最佳值
五水硫酸铜	180-220g/L	200g/L
98%硫酸	50-80g/L	65g/L
氯离子	80-150ppm	90ppm
DW-610A填平剂	0.4-0.6mL/L	0.6mL/L
DW-610B光亮剂	0.4-0.6mL/L	0.4mL/L
DW-610Mu开缸剂	8-10mL/L	8mL/L
电流密度	1-6A/dm²	6A/dm²
工作温度	15-35℃	25℃
阳极配置	0.03-0.06%含磷磷铜阳极+耐酸阳极袋	—
搅拌方式	强力均匀空气搅拌，可选配阴极移动	—
过滤要求	每小时循环过滤≥6次，无进气气泡	—

光亮剂标准消耗参考

      药剂消耗受槽液温度、电流密度、工件带出量、过滤频次及槽液纯净度影响，常规稳定量产工况下，每1000A/H药剂消耗参考如下，槽液大处理后需小试校准、按需补加，维持药剂配比平衡。

DW-610A填平剂：50-80mL

DW-610B光亮剂：50-80mL

DW-610Mu开缸剂：60-100mL

镀液组分功能与工艺管控要点

1、硫酸铜（主盐核心）

      作为铜离子核心供给源，直接决定镀层沉积速度与外观品质。量产建议稳定铜离子含量50-60g/L。铜离子含量偏低时，高电流区易出现烧焦、粗糙结晶；含量偏高会降低镀液均镀与整平能力，易析出结晶、引发阳极钝化。日常补加可参考：每添加4g/L硫酸铜，可提升1g/L铜离子含量。

2、硫酸（导电与极化调控）

主要用于提升镀液导电性、优化极化效果，稳定镀层均匀度。量产适宜维持有效硫酸含量27-43mL/L。硫酸浓度过高易造成阳极钝化，阻碍铜离子溶解；浓度过低会导致槽压升高、导电变差，高电流区域极易出现烧焦不良。

3、氯离子（催化整平助剂）

      作为关键催化组分，辅助药剂生成平整、光亮、致密的铜镀层，最优管控区间90ppm。含量不足会大幅降低镀层亮度与整平性，易出现树枝纹路、粗糙针孔、烧焦问题；含量超标会导致整体失光、低区发暗，同时阳极易产生白色沉积物引发钝化。微调参考：每添加0.1mL/L盐酸，氯离子提升约35mg/L；每添加1g/L锌粉，可去除15-20mg/L氯离子。

4、DW-610A填平剂（低区专属调控）

      主打低电流区、凹槽、边角区域整平与增亮，改善低电位区域哑色、填平不足问题。含量偏低时，全域镀层填平效果均会下降；过量会造成低区发黑、高区烧焦，形成明显分层色差，可适量补加B剂平衡修正。

5、DW-610B光亮剂（高区稳定防护）

负责高电流区光亮稳定，拓宽工艺电流窗口，有效预防高区烧焦、结晶异常。含量不足，高电位区域极易出现粗糙、烧焦不良；添加过量会导致低区大面积起雾发蒙，影响整体外观一致性。

6、DW-610Mu开缸剂（槽液平衡润湿）

主要平衡整体镀液体系，提升分散能力与润湿性，有效抑制针孔、麻点生成。含量不足时，中高电流区易出现树枝状条纹、镀层不平整；过量会造成中低区雾状阴影，可少量补加A剂微调平衡。

7、阳极管控规范

统一采用0.03%-0.06%含磷磷铜阳极，配套耐酸人造纤维阳极袋使用，可有效杜绝铜粉脱落、阳极钝化，持续保障镀液洁净度与生产稳定性。

设备配套规范

1、空气搅拌系统

      镀液需保持均匀强劲的无油空气搅拌，标准供气量12-20m³/h。气管距槽底30-60mm平行布置，管壁开设两排3mm交错小孔，45°朝向槽底，孔间距80-100mm。大型镀槽建议配置双气管，选用PVC/PE耐酸管材，搭配阴极移动可进一步提升镀层均匀度与走位效果。

2、循环过滤系统

      过滤泵选型需满足每小时整机过滤镀液6次以上，泵体与管路无积气，避免微气泡混入镀液引发针孔瑕疵。过滤器入水口远离曝气位置，防止吸入空气，保障镀液纯净度。

3、温控系统

      配置加温与冷却双向温控设备，适配冬夏温差波动，稳定维持25℃最优生产温度，规避温度异常导致的药剂失衡、外观不良、损耗偏大等问题。

标准镀液开缸配置步骤

      规范配液可保障新开缸镀液纯净、体系均衡，直接满足量产投产标准，具体步骤如下：

1、备用槽注入1/2纯水，升温至40-50℃，配液用水氯离子含量需低于70mg/L。

2、按量投加五水硫酸铜，持续搅拌至完全溶解，保证主盐均匀分散。

3、加入2g/L活性炭，连续搅拌1小时以上，吸附水体有机杂质与污染物。

4、通过过滤泵将净化后溶液滤入清洁电镀槽，补加纯水至标准工作水位。

5、缓慢分批加入98%纯硫酸，全程强力搅拌，控制液温不超过60℃，作业全程做好安全防护。

6、将镀液冷却至25℃，取样化验氯离子含量，按需添加盐酸或氯化钠校准至标准区间。

7、按标准比例加入DW-610系列添加剂，搅拌均匀后，以2-4A·h/L电量电解净化，完成后即可正式投产。

常见生产故障与技术答疑

      本节整合DW-610挂镀酸铜量产高频故障、工艺异常及行业疑难问题，统一成因与落地解决方案，无重复冗余内容，适配车间快速排查与日常工艺维护。

1、高电流区镀层烧焦

      成因：槽温偏低、硫酸铜浓度不足、A剂过量、B剂含量不足，药剂配比失衡。

      解决方法：调控槽温至20℃以上，稳定最优25℃；化验补加硫酸铜至180-200g/L；补加0.1-0.2mL/L B剂或2-3mL/L Mu剂平衡体系，修正高区烧焦问题。

2、高电流区镀层凹凸不平整

      成因：Mu开缸剂含量不足、氯离子参数偏低，镀液整平体系失衡。

      解决方法：补加1mL/L Mu开缸剂，化验微调氯离子至标准区间，恢复镀液整平性能。

3、低电流区哑色、填平效果差

      成因：A剂含量不足、硫酸浓度偏低、槽温过高、镀液有机杂质累积。

      解决方法：补加0.1-0.2mL/L A剂提升低区整平；调整硫酸含量至60-70g/L；恒温控制25℃；采用活性炭过滤净化槽内有机杂质。

4、整体镀层光亮度不足、发哑

      成因：整体光亮剂储量偏低，A、B剂配比不足，镀液活性偏弱。

      解决方法：按需补加0.2mL/L A剂、0.1mL/L B剂，赫尔槽小试确认亮度达标后恢复量产。

5、镀层出现细微麻砂、针孔

      成因：镀液有机杂质污染、一价铜离子累积超标、阳极状态异常、搅拌过滤不充分。

      解决方法：采用双氧水+活性炭深度净化槽液；核查阳极含磷量，强化曝气搅拌与连续过滤，少量补加双氧水还原一价铜，消除针孔麻点瑕疵。

6、光剂消耗异常偏大

      成因：槽温长期偏高加速药剂分解、A/B剂配比失衡、槽内有机杂质过多造成无效消耗。

      解决方法：开启温控设备稳定槽温；通过赫尔槽校准微调药剂配比；活性炭过滤净化槽液，降低药剂无效损耗。

7、低区填平力骤降、局部起雾

      成因：A剂添加过量，打破高低区药剂平衡，导致低区整平失效、雾感加重。

      解决方法：轻度活性炭吸附过量A剂，重新校准三组份药剂比例，小试合格后再生产。

8、镀层厚薄不均、局部发花、板面颜色不均

      成因：空气搅拌气管偏移、曝气不均匀；过滤泵漏气、入水口靠近曝气位置吸入微气泡，气泡吸附工件表面；挂具导电接触不良、挂具氧化积垢；槽液局部离子浓度差过大，导致沉积速率不一致。

      解决方法：校正曝气气管位置，保证全域均匀搅拌；调整过滤泵安装位置，杜绝进气产生微气泡；定期打磨、清洁挂具触点，去除氧化层，保障导电稳定；适当延长搅拌时间，均衡槽液离子浓度，消除发花色差问题。

9、镀层结晶不细腻、整体偏粗糙

      成因：前道预镀镍层粗糙、偏薄或未及时通电入槽；阳极含磷量不达标、阳极粉脱落污染镀液；硫酸铜浓度偏高、槽温异常波动；槽内存在悬浮杂质、铜粉累积。

      解决方法：规范前处理与预镀工序，保证预镀层均匀致密、工件带电入槽；更换标准含磷磷铜阳极，加固阳极袋防止铜粉脱落；化验微调主盐浓度与槽温至标准区间；开启连续循环过滤，净化槽内悬浮杂质。

10、阳极钝化、阳极出现白色/黑色沉积物

      成因：氯离子超标、硫酸浓度异常；阳极袋堵塞、阳极面积不足；长期大电流生产导致阳极极化严重；镀液杂质累积附着阳极表面。

      解决方法：化验校准氯离子与硫酸参数至最优区间；清洗或更换全新阳极袋，匹配合理阳极面积；降低瞬时超大电流作业，定期取出阳极清洗打磨，去除表面沉积污垢，恢复阳极活性。

11、电镀沉积速度变慢、产能下降

      成因：阳极钝化失活、导电效率下降；主盐浓度偏低、镀液导电性变差；槽液长期未净化，杂质累积抑制离子沉积；电流参数虚标、实际输出不稳定。

      解决方法：清洗活化阳极、更换破损阳极袋，保障阳极正常溶解；补加主盐稳定镀液浓度与导电性；定期电解净化+活性炭过滤除杂；校验电源输出参数，确保实际电流稳定达标，恢复沉积速率。

12、工件边角、边缘易发白露底

      成因：Mu开缸剂润湿分散性能不足；高低电流切换区间药剂失衡；工件边角电流集中，整平保护不足；搅拌死角导致局部药剂浓度偏低。

      解决方法：少量补加Mu开缸剂提升镀液分散润湿性；微调A、B剂配比强化边缘保护；优化搅拌布局，消除槽内搅拌死角，保障工件边角药剂供给充足。

13、换季温度波动，批量间歇性不良

      成因：冬夏温差大，未及时温控校准，光剂活性随温度变化失衡；高温药剂分解快、低温药剂析出活性降低，导致批量间歇性失光、起雾、整平波动。

      解决方法：全年启用恒温设备，稳定25℃最优温度；换季前后通过赫尔槽校验药剂比例，按需微调补加；换季前做一次轻度槽液净化，消除温度变化带来的杂质活化影响，保障量产稳定性。

14、新开缸槽液出光慢、初期状态不稳定

      成因：新配纯水残留微量杂质、活性炭未完全过滤干净；药剂添加后搅拌不均匀、电解净化时长不足；新阳极表面未活化，溶解状态不稳定。

      解决方法：新开缸后延长循环过滤时间，彻底去除碳渣杂质；药剂分批添加、充分搅拌均匀；严格执行2-4A·h/L电解净化流程；新阳极提前活化处理，小批量试产稳定后再全面量产。

成品品质验收标准

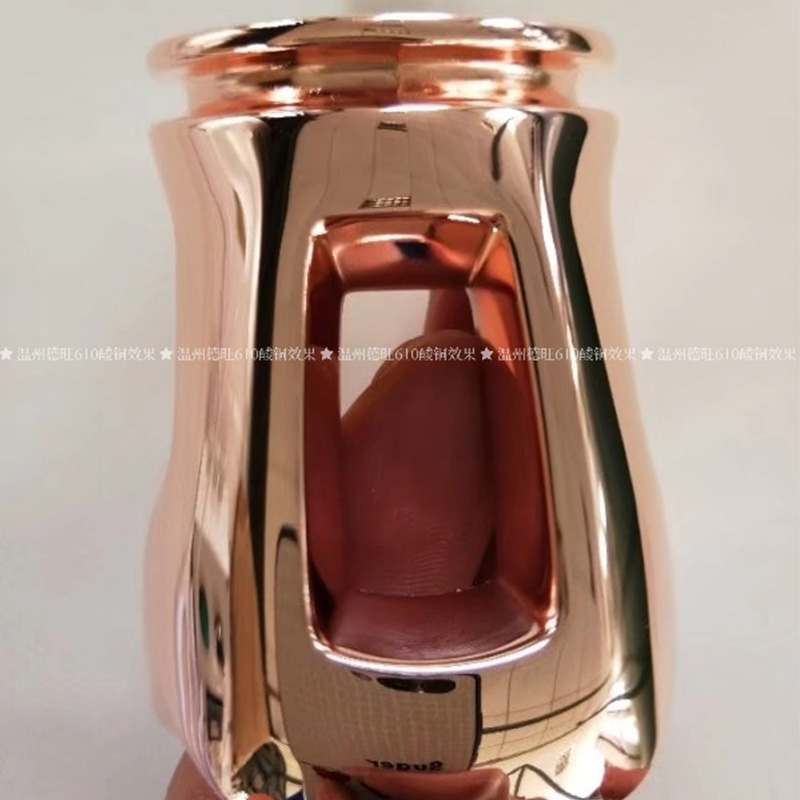

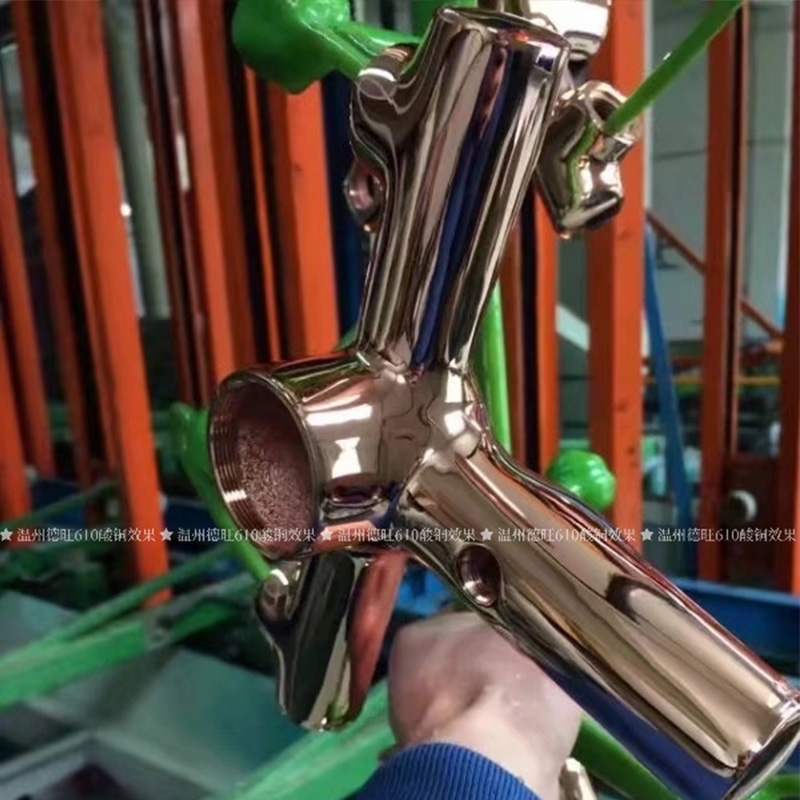

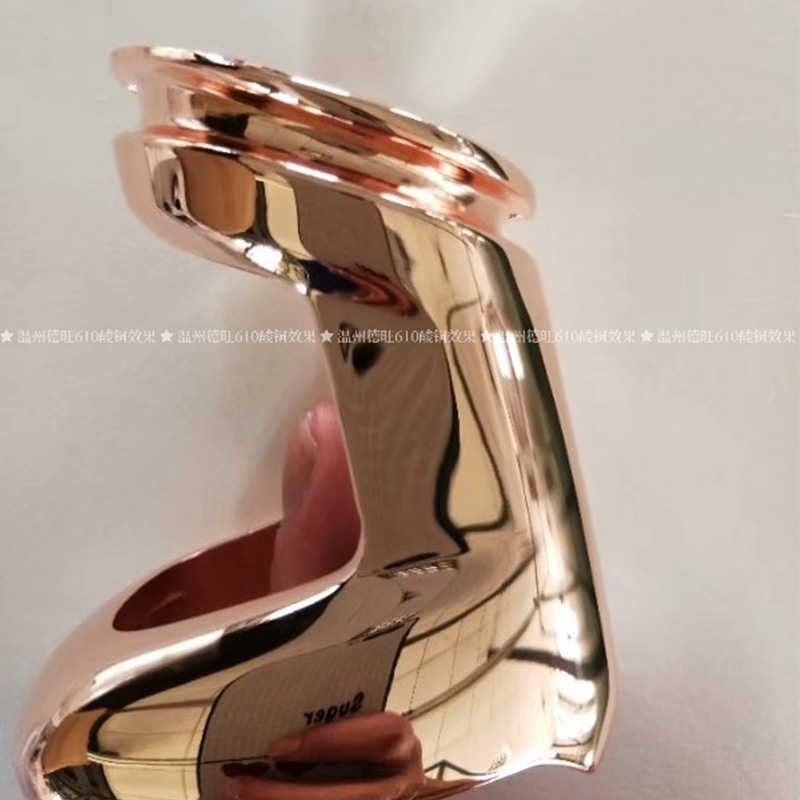

      外观要求：镀层镜面光亮通透、色泽均匀统一，高低电流区无明显色差，无烧焦、哑色、雾层、针孔、麻点、树枝状结晶等不良瑕疵。

      整平要求：工件细微纹路遮盖效果良好，镀层平整细腻，无凹凸、发花、局部不均现象。

      量产稳定性要求：同批次工件镀层亮度、平整度一致，工艺容错性强，复杂结构工件可稳定出光，满足批量高品质挂镀生产需求。

药剂储存与安全规范

      DW-610挂镀酸铜光亮剂需密封存放于阴凉、干燥、通风避光库房，避免高温暴晒、低温冻结，禁止与强酸强碱、强氧化剂混存堆放。未开封原液常温保质期12个月，开封后建议尽快使用，避免有效成分挥发失效。

      配药与生产作业需穿戴耐酸防护用具，添加强酸遵循“酸入水”原则，防止液体飞溅。车间保持通风换气，酸性废气配套收集处理设备。废弃镀液、废碳渣等危废物料按当地环保规范集中处置，严禁随意排放。设备定期检修接地，保障生产安全。

技术服务与售后保障

      我司提供DW-610挂镀酸铜工艺一站式技术服务，涵盖免费试样检测、工艺方案定制、现场技术调试、线上全天候技术答疑。针对挂镀酸铜高温失稳、高低区色差、镀层烧焦、填平不足、针孔麻点、药剂损耗异常等量产难题，可提供针对性整改优化方案，可配套提供产品说明书、MSDS文件及标准化操作流程，助力企业稳定生产品质、降低不良率。

免责说明

      工艺参数、配液流程、维护规范、故障解决方案均为行业通用量产参考标准。实际生产效果受工件材质、前处理工艺、设备工况、水质环境、操作规范程度等多重因素影响，建议客户投产前进行小批量试产调试，确认适配自身生产线工况后再规模化量产，实际工艺效果以现场实测为准。
