DW-22镀镍除铁粉是专为镀镍生产线研发的络合型固体槽液净化除铁粉，针对传统镀镍除杂工艺的诸多短板完成配方升级，采用多功能原料科学复配而成。产品支持生产线在线直接添加，无需停机、无需电解，不打断连续化量产节奏，适配自动化、规模化电镀生产工况。

      本品主要用于处理镀镍槽中铁杂质累积带来的各类镀层缺陷，改善低电位走位不良，有效弥补活性炭过滤、常规除杂剂、电解除杂等传统净化方式的不足；可辅助络合去除铜、锌等异金属杂质，提升镀液走位能力，不消光、不破坏光亮剂体系，减少槽液大处理频次，降低停产损耗与药剂浪费，长期稳定镀镍产品的外观良率与防腐性能。使用本品维护的镀镍液可长期保持药水清澈见底，不易浑浊，不易产生泥巴状沉淀。

      镀镍液中的铁杂质分为二价铁与三价铁。工件掉槽、挂具夹具腐蚀、化工原料带入、前处理除锈残留均会引入铁杂质，是镀镍体系内常见且危害突出的有害杂质。铁杂质超标除引发各类外观缺陷外，还会造成镀层致密性下降，工件水洗后容易返锈，盐雾测试难以达标。其中二价铁主要造成镀层脆性增大，三价铁易水解生成悬浮沉淀颗粒，对镀层防腐性能影响相对更大。

标准添加用量与使用说明

      本品为固体粉末，用量可根据槽液污染程度、工件结构、生产工况灵活微调，严格遵循少量多次、按需补加、试板确认的原则，从低用量起步，根据现场效果逐步增量，保障整改稳定、不伤槽液。

      1、日常常态化维护：0.3～0.6g/L，用于日常槽液养护，抑制杂质累积，预防镀层不良；

      2、轻度故障处理：0.6～2g/L，改善镀层轻微发暗、低区亮度不足等轻度异常；

      3、重度污染故障修复：2～4g/L，适用于镀层发黑、黄斑、脆性大、深孔漏镀、工件水洗返锈、盐雾不达标等重度问题，建议分批投加；

      4、故障后维稳：修复完成后维持0.3～0.6g/L周期补加，降低故障复发概率。

一、铁杂质带来的主要不良现象与来源

      铁杂质是镀镍体系内最常见、破坏性较强的有害杂质之一，其引发的不良现象主要体现在以下几个方面：

• 黄泥、黄色斑点、发黄发雾：三价铁易在工件低电流区生成氢氧化铁沉淀物，形成黄泥附着物，水洗难以去除，造成外观不良。

• 针孔、麻点、毛刺：铁杂质微粒悬浮于镀液，夹杂进镀层，深孔、低电位位置的缺陷更为突出。

• 低区发黑、走位变差：铁离子析出电位更正，优先在边角、孔位、凹槽析出，镀液分散能力与深镀能力下降。

• 镀层脆性增大、起皮脱落：铁与镍共沉积，镀层内应力升高，折弯、烘烤后易开裂起皮。

• 干扰光亮剂、消耗润湿剂：三价铁氢氧化物吸附润湿剂，槽液抗针孔能力下降，补加光亮剂也难以恢复镀层状态。

• 防锈性能差、盐雾不合格：铁杂质超标破坏镀层致密性，工件水洗易返锈，耐腐蚀性能明显衰减。

杂质来源

• 铁基材工件掉槽，在酸性镀镍液中化学溶解；

• 挂具、夹具铁基材腐蚀，铁离子持续溶入槽液；

• 镍板、化工原料、生产纯水带入铁杂质；

• 前处理除锈清洗不到位，铁的氧化物带入镀镍槽。

二、常规除铁方式对比

处理手段	作用特点	产线适用性
电解除铁	采用小电流电解方式除铁，处理周期长	大生产槽处理效率偏低，需占用槽体时间
沉淀型除铁粉	将铁转化为沉淀物后过滤去除	需配套过滤机持续过滤，易吸附损耗光亮剂
络合型DW-22除铁粉	络合包裹铁离子，改变析出电位，抑制有害析出	无需沉淀过滤，对光亮剂损耗小，可辅助改善少量铜、锌杂质，适合产线日常维护

三、产品核心优势

      DW-22镀镍除铁粉针对镀镍产线铁杂质痛点定向配方升级，实现除铁、稳光、修复、提走位、简化工序的综合功效，量产优势突出：

• 多体系通用，覆盖轻中度至重度铁污染：适配光亮镍、半光镍、珍珠镍、预镀镍体系，挂镀、滚镀工况均可使用，可处理轻度至重度铁杂质污染。

• 改善外观缺陷，兼顾防腐性能：改善铁杂质带来的黄斑、针孔、发黑等外观问题，同时修复镀层疏松、水洗返锈、盐雾不达标等防腐相关缺陷。

• 修复失衡槽液，减少大处理频次：有效改善铁杂质累积造成的槽液紊乱状态，减少停机大处理次数，降低停产损失与药剂浪费。

• 低消光特性，不破坏光亮剂体系：配方具备低消光特性，正常使用不破坏光亮剂体系，镀层亮度保持稳定，全程无需额外增补光亮剂。

• 在线不停机使用，适配连续量产：无需电解辅助、无需沉淀过滤、无需停机静置，溶解加入搅拌融合后即可正常生产，简化槽液维护流程。

• 净化同步提走位，稳定致密性：在去除铁杂质的同时提升镀液分散能力与低区走位，稳定镀层致密性与防腐性能，适配复杂结构工件。

适用与禁用范围

适用体系

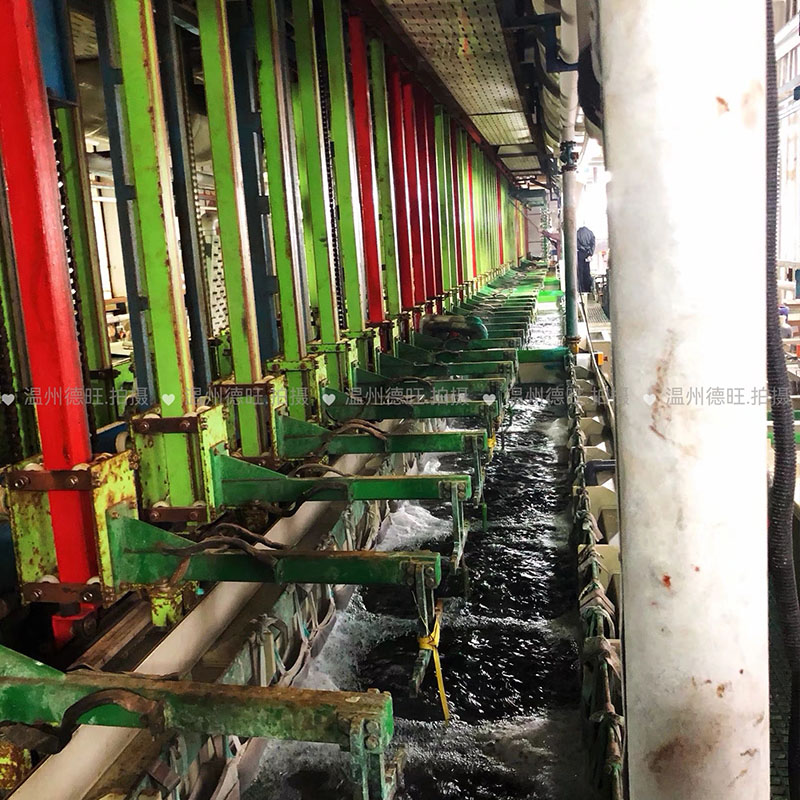

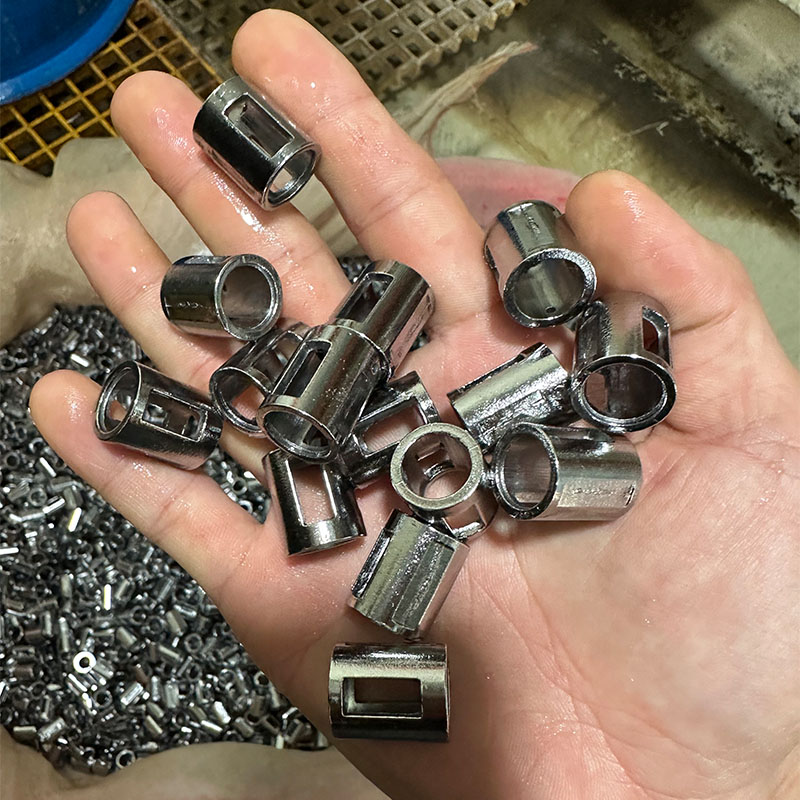

      各类工业镀镍槽液，包含光亮镀镍、半光镍、预镀镍、珍珠镍等常规镍体系；适配挂镀、滚镀工艺，广泛用于五金饰品、汽配零件、卫浴五金、电子配件等生产线。

禁用与慎用提示

      本品不建议与强氧化剂类产品同时高浓度混用；储存与使用过程中应远离高温、酸碱及强氧化剂环境。特殊镀液体系或配方不明的槽液，建议先经霍尔槽小试确认适配性后再整槽使用。



标准操作流程

      为保障药剂发挥稳定效果，量产使用严格遵循以下标准化流程：

      1.槽体预处理检查：打捞槽内掉落工件，清理槽底沉渣，保证镀液循环过滤通畅。

      2.溶解缓慢添加：用纯水将固体粉末充分溶解，在槽液持续搅拌状态下缓慢均匀加入，避免局部浓度过高引发体系波动。

      3.充分搅拌融合：加料后持续循环搅拌10～15分钟，确保药剂与槽液完全融合、充分反应。

      4.试板验证确认：无需电解、无需停机，直接试板检测，确认镀层亮度、走位、防锈状态达标后即可正常量产。

      5.少量多次微调：若故障未完全消除，间隔30分钟后少量补加，逐步修复槽液，严禁一次性超量投加。

常见故障针对性解决方案



电镀故障现象	核心诱因	本品处理方案
低区发黑、边角无光	铁杂质超标为主，少量金属杂质叠加，走位变差	0.5～1.0g/L搅拌均匀；铁污染偏重时可分批加至1.5～2.5g/L
镀层发黄、发蓝、发雾	铁杂质水解污染，光亮剂体系紊乱	轻度0.3～0.6g/L，重度发黄1.0～2.0g/L，恢复镀层清亮亮度
镀层黄斑、针孔、脆性大	铁杂质累积超标，破坏镀层结构	轻度0.6～1.0g/L，重度污染2.0～4.0g/L分批投加，优化镀层致密性
工件水洗返锈、盐雾测试不达标	铁杂质过高造成镀层疏松、致密性差，防腐性能下降	2.0～4.0g/L分批净化槽液，恢复镀层致密性
深孔漏镀、内外亮度不均	铁杂质干扰镀液分散能力与低区覆盖性能	日常0.1～0.2g/L常态化维稳，故障状态1.0～2.0g/L修复走位
镀层粗糙、颗粒、麻点频发	铁杂质微粒悬浮夹杂，镀层夹杂缺陷	按0.5～1.5g/L络合分散杂质，配合过滤消除颗粒麻点
镀层起皮、脱层、结合力差	铁与镍共沉积，镀层内应力升高	按1.0～2.0g/L分次净化，稳定镀层结合性能
大处理后仍存在不良故障	槽内残留顽固性铁杂质，故障反复	分次添加0.5～1.5g/L，逐步修复净化槽液状态

四、使用方法与操作说明

1、故障紧急处理（镀层不良、铁杂质偏高）

      当镍槽出现明显发黑、黄斑、针孔、低区不良等铁杂质超标现象时，可按2～4g/L比例分批补加，溶解搅拌均匀后通电生产，一般30～60分钟即可明显改善镀层状态。杂质严重超标的槽体建议分两次间隔投加，避免一次性超量。

2、日常维护添加

      正常生产工况下，按照0.3～0.6g/L周期维护补加，持续络合槽内累积的铁杂质，保持镀液干净稳定，预防批量不良产生。

3、使用注意事项

•适配光亮镍、半光镍等体系，可搭配市面正规镀镍添加剂使用；

•严格执行少量多次加药原则，禁止一次性大剂量投加，依据试板效果微调用量，建议先通过霍尔槽小试确认最佳添加量；

•固体粉末需充分溶解后添加，添加后适当搅拌槽液，保证药剂均匀分散；

•粉末密封存放于阴凉干燥通风处，远离高温、酸碱及强氧化剂，避免受潮；

•操作时佩戴劳保用品，避免粉末、药液直接接触皮肤与眼睛，接触后立即用大量清水冲洗；

•生产保持正常循环过滤，及时打捞落槽工件，定期更换滤芯。

五、适用场景与解决问题

      DW-22镀镍除铁粉广泛应用于五金饰品、汽配零件、卫浴五金、电子配件等镀镍生产线，适用于光亮镀镍、半光镍、预镀镍、珍珠镍等挂镀、滚镀工况，主要解决以下生产问题：

• 铁杂质超标导致镍层发黄、黄泥、黄斑附着；

• 铁杂质偏高造成低区发黑、发雾、走位不良；

• 铁杂质微粒夹杂引发针孔、麻点、毛刺；

• 镀层脆性增大、起皮脱落、内应力升高；

• 工件水洗返锈、盐雾测试不达标等防腐性能问题；

• 工件掉槽、挂具腐蚀、返工返镀带来的持续性铁杂质污染。

六、包装与储存

•包装规格：【请按实际包装填写，如25kg/桶或XXkg/纸箱，可支持小批量试样装】

•储存条件：固体粉末密封存放于阴凉干燥通风处，远离高温、酸碱及强氧化剂，避免受潮与暴晒

•保质期：【请按实际标签填写，常规为12个月】

七、常见问题 FAQ

Q1：DW-22除铁粉添加后会不会造成镀层消光？

A1：本品具备低消光特性，标准添加范围内不破坏光亮剂体系，镀层亮度保持稳定，无需额外增补光亮剂。

Q2：新镍槽和老旧高杂质槽都能用吗？

A2：均可使用。新槽铁杂质含量低，按日常维护量少量补加即可；老旧槽、频繁返工的高铁杂质槽可适当提高用量并分批投加，加快镀液净化。

Q3：添加后需要停产过滤吗？

A3：无需停产。本品为络合型配方，无需沉淀过滤，正常通电生产即可；杂质极高的槽体可配合过滤机运行，整体效果更佳。

Q4：会不会消耗光亮剂、导致镀液失调？

A4：本品针对性络合铁离子，对光亮剂损耗小，正常使用不易造成镀液配方失调。

Q5：固体粉末应该如何投加？

A5：先用纯水将粉末充分溶解，再在槽液持续搅拌状态下缓慢均匀加入，加料后循环搅拌10～15分钟，试板确认后即可正常生产。

Q6：处理后镀液会不会变浑浊、产生沉淀？

A6：使用本品维护的镀镍液可长期保持药水清澈见底，不易浑浊，不易产生泥巴状沉淀。



产品总结

      DW-22镀镍除铁粉针对传统除铁粉易消光、重度铁污染整改难、工序繁琐、故障反复、盐雾不良等痛点研发，光亮镍、半光镍通用，挂镀、滚镀均适用。无需停机大处理、无需电解辅助，即可快速整改铁杂质引发的黄斑、针孔、发黑、脆性大、工件返锈、盐雾不达标等故障，同时辅助改善少量铜、锌等异金属杂质。产品兼具槽液净化、走位优化、体系维稳的综合功效，帮助产线降低镀镍槽维护成本，稳定产品外观与防腐性能，适配各类高精度、规模化镀镍连续生产工艺。



免责说明

      工艺参数、操作流程、维护规范及故障方案均基于实验室测试与通用量产经验，仅供生产参考。实际使用效果受槽液状态、工件结构、生产设备、操作规范等多重因素影响，建议规模化投产前进行小批量试产调试，确认适配自身产线工况后再批量生产，实际工艺效果以现场实测为准。
