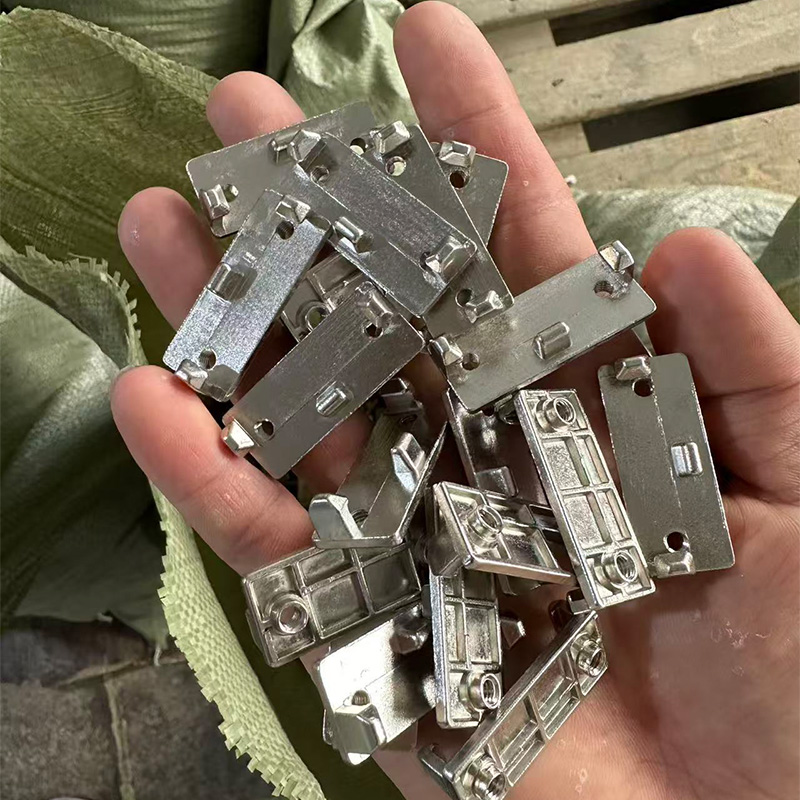

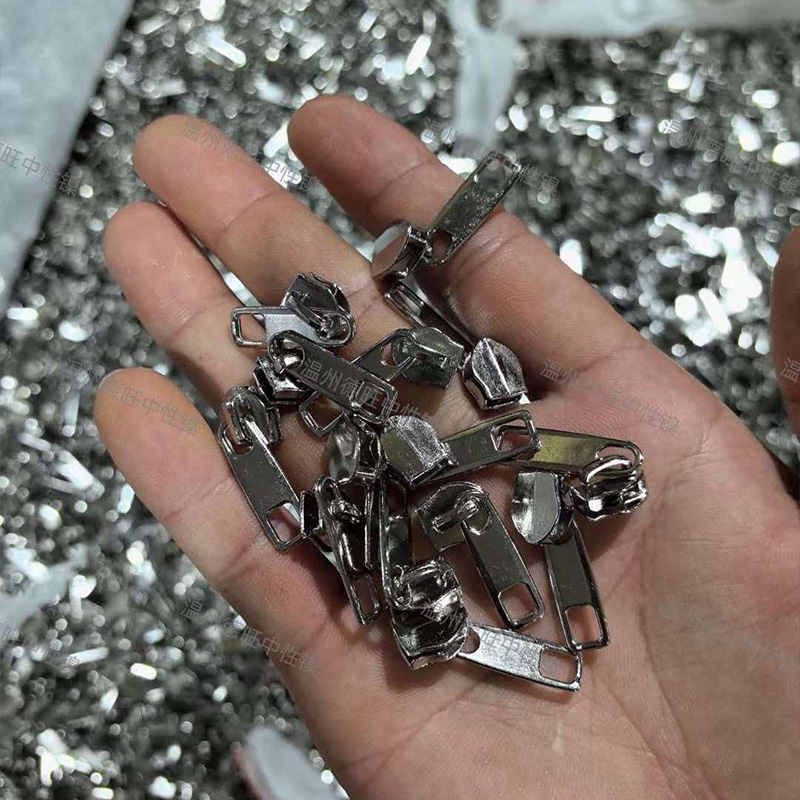

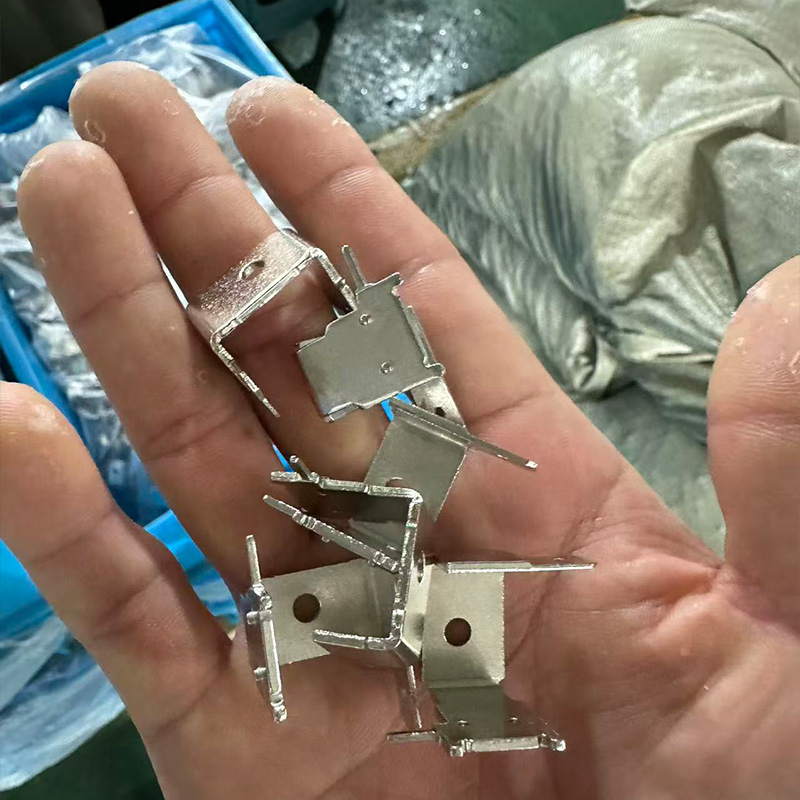

DW-71中性镍电镀添加剂，是一款以柠檬酸钠为核心络合剂的环保型中性镍工艺体系。区别于传统酸性镀镍，本工艺采用近中性工作区间，规避基材腐蚀、镀层应力偏高、成品易开裂等常见问题。镀层整体色泽洁白、结晶细腻均匀，附着力与耐蚀表现稳定，广泛适用于五金配件、精密冲压小件、塑胶电镀件等多品类产品的表面精饰加工。整套工艺参数适配区间合理、槽液状态稳定、日常维护便捷，可满足工厂连续化批量量产需求。

一、产品核心优势

      针对市面上普通中性镍普遍存在的槽液易沉淀、镀层易发黄、光泽不均、针孔不良多、调试难度大等工艺问题，DW-71从配方体系与量产适配性上完成优化升级，核心优势如下：

• 温和中性体系，基材兼容性强：近中性电镀环境，不会腐蚀精密工件、薄壁件及塑胶基材，可适配多材质电镀生产，有效保障工件基体完整度。

• 低应力镀层，附着性能良好：配套专属柔软剂与主光剂，可细化镀层晶粒结构，缓解镀层内应力，减少起皮、开裂、脱落等不良现象，适配后续装配、弯折等二次加工。

• 高白高匀外观，装饰性佳：依托稳定络合体系均衡镍离子析出速度，搭配辅助增白组分，镀层白度均匀、光泽通透，可改善哑光、发雾、色泽暗沉发黄等外观缺陷，适配高端装饰电镀需求。

• 槽液体系稳定，不易水解沉淀：科学配比硫酸镍与柠檬酸钠络合体系，搭配硼酸缓冲组分，可有效抑制镍离子水解析出，槽液清澈度高，长期生产不易结底、变质，有效延长槽液使用周期。



• 量产容错性佳，运维成本低：温度、电流、pH工艺区间适配性好，参数小幅波动不易引发批量不良，药剂补加规则简单，过滤维护便捷，适合规模化流水线生产。

二、镀液配方与工艺参数

      本工艺配方配比科学、体系稳定，各项参数适配常规量产设备，落地性强，可稳定产出高品质中性镍镀层：

药剂名称	使用浓度	药剂作用说明
硫酸镍	90～100g/L	主盐，持续提供镍离子，保障镀层沉积速率与厚度均匀性
柠檬酸钠	120～150g/L	核心络合剂，稳定镀液镍离子，避免水解沉淀，细化镀层结晶
氯化钠	20～30g/L	导电盐，提升镀液导电性，改善阳极溶解状态，规避阳极钝化
硼酸	25～35g/L	pH缓冲剂，稳定镀液酸碱区间，减少针孔、麻点等镀层缺陷
硫酸镁	10～20g/L	辅助增白组分，提升镀层白度与光泽均匀度，按需选配
DW-71中性镍柔软剂	6～10mL/L	细化晶粒、降低镀层内应力，提升镀层韧性，预防起皮开裂
DW-71中性镍主光剂	0.3～0.5mL/L	提升镀层光泽平整度，改善工件发雾、哑光、色泽不均问题

标准操作工艺条件

• 工作温度：35～45℃，40℃为适配性较佳的工况温度，温度恒定可稳定镀层光泽与沉积效率

• 阴极电流密度：常规工件0.6A/dm²，复杂结构、深孔、薄壁工件可按需微调适配

• 镀液pH值：6.8～7.0，核心中性稳定区间，避免参数超标引发镀液浑浊、镀层不良

• 阳极材质：纯镍板、镍篮，保障阳极溶解均匀，稳定槽内镍离子浓度

• 作业方式：空气搅拌+连续过滤，保证镀液组分均匀，减少杂质沉积，稳定镀层品质

三、全新镀液配制流程

      规范配槽流程可从源头保障镀液纯净度与体系稳定性，标准化操作简单易落地：

1.彻底清理电镀槽体，清除槽内油污、残渣、旧液残留，注入三分之二体积纯水，加热至40℃左右备用。

2.依次投放硼酸、氯化钠、硫酸镁，持续搅拌至药剂完全溶解，槽内无固体颗粒沉淀。

3.单独调配硫酸镍与柠檬酸钠混合溶液，充分搅拌至液体清澈、完全络合后，缓慢注入镀槽并搅拌均匀。

4.待槽液温度、组分状态稳定后，检测并微调pH值至6.8～7.0标准区间。

5.添加适量活性炭进行杂质吸附，充分搅拌后开启过滤机循环过滤4-8小时，去除有机杂质、色素及残留污染物。

6.过滤完成后按量加入DW-71柔软剂、主光剂，搅拌均匀，低电流电解30-60分钟，即可投入正常生产。

四、镀液日常维护规范

      常态化规范维护，可长期保持槽液稳定，降低不良率与换槽成本：

• 配比管控：严格遵循硫酸镍:柠檬酸钠=1:1.4的配比标准，日常补加禁止单一大量投料，避免络合体系失衡，引发镀层发雾、粗糙、无光等问题。

• 洁净管控：生产全程开启24小时连续过滤，定期更换滤芯，及时清除槽内悬浮杂质，规避工件针孔、麻点、毛刺等缺陷。

• 补加规范：硫酸镍、柠檬酸钠需提前单独兑水充分络合，溶液清澈后方可入槽，禁止直接投放固体原料或未络合浓缩液。

• pH调节规范：pH偏低采用稀氢氧化钠溶液缓慢上调，pH偏高采用柠檬酸溶液缓慢下调，边加边搅拌，杜绝局部浓度失衡。

• 温度管控：生产温度稳定在35～45℃，避免温度骤升骤降，高温易造成光亮剂分解、镀层发黄，低温会降低沉积效率、让镀层结晶粗糙。

• 定期保养：每周抽样化验槽液组分，精准补加药剂；每月开展一次活性炭深度处理，清除光亮剂分解产物，延长镀液使用寿命。

五、常见工艺故障与解决方案

      汇总量产高频工艺问题，快速排查、高效解决生产异常，减少停机损耗：

Q1：镀层发雾、光泽差、整体哑光

A：多为柠檬酸钠占比偏高导致络合体系失衡、光亮剂含量不足或分解失效、镀液有机杂质累积过多引发。可按比例补加硫酸镍平衡络合配比，适量补充柔软剂与主光剂，开启全程循环过滤，杂质较多时可做活性炭吸附净化处理。

Q2：镀层不白、偏暗、色泽发黄

A：主要诱因包含硫酸镍浓度不足、柔软剂添加量偏低、槽液温度过高、硫酸镁增白组分缺失。可化验补加硫酸镍至标准区间，按需补充柔软剂，降低并稳定槽温，适量添加硫酸镁优化镀层白度。

Q3：镀层粗糙、表面出现颗粒毛刺

A：由槽液悬浮杂质、过滤滤芯失效、药剂未充分络合入槽、阳极泥渣脱落等因素导致。需及时更换过滤滤芯，保持24小时循环过滤，药剂提前溶解络合，定期清洗阳极与阳极袋。

Q4：镀层出现针孔、细小麻点

A：硼酸含量不足导致pH缓冲能力偏弱、槽液油污与有机杂质超标、空气搅拌不充分均会引发该问题。补加硼酸至标准浓度，采用活性炭净化槽液，加大空气搅拌力度，保持工件表面溶液持续流动。

Q5：镀层起皮、开裂、内应力偏大

A：多为柔软剂添加不足、pH值超标、工件前处理除油活化不彻底导致。补充柔软剂至标准区间，用柠檬酸微调pH至6.8-7.0，强化工件脱脂、活化工序，保证水洗干净彻底。

Q6：工件低电流区发暗、走位不均

A：属于中性镍量产高频通病，主要由光亮剂配比失衡、镀液存在微量重金属杂质、工作温度偏低引发。主光剂占比过高、柔软剂不足会直接导致低电位区域覆盖能力变差，杂质累积会干扰镍离子均匀析出。可适量补充柔软剂平衡药剂比例，小幅提升槽温至标准区间，杂质超标时采用小电流拖缸电解净化镀液，快速改善走位差、边角发暗问题。

Q7：镀层韧性差、易脆裂、弯折脱皮

A：核心诱因是有机光亮剂累积过量、药剂分解产物堆积、镀液pH值偏高。过量光亮剂会提升镀层脆性，破坏镀层韧性，后续折弯、冲压加工极易出现裂纹、脱落。可暂停补加光亮剂，通过活性炭吸附处理去除有机分解杂质，微调pH至标准中性区间，补充适量柔软剂重塑镀层韧性。

Q8：电镀过程槽液起泡、工件表面带气泡针孔

A：多为工件前处理除油不彻底、表面活性剂残留，或是空气搅拌力度过大、镀液有机污染物超标导致。油污残留与药剂反应易产生气泡吸附在工件表面，最终形成密集针孔、气泡凹点。可强化工件除油水洗工序，适度调整搅拌强度，活性炭净化镀液，清除表面活性残留杂质。

Q9：批量工件镀层厚薄不均、局部薄镀

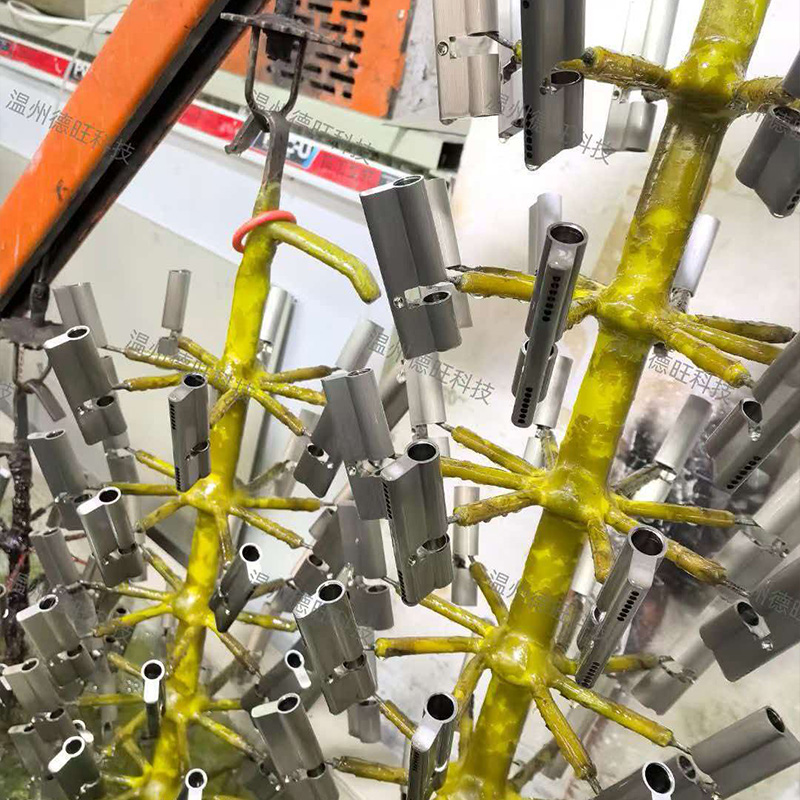

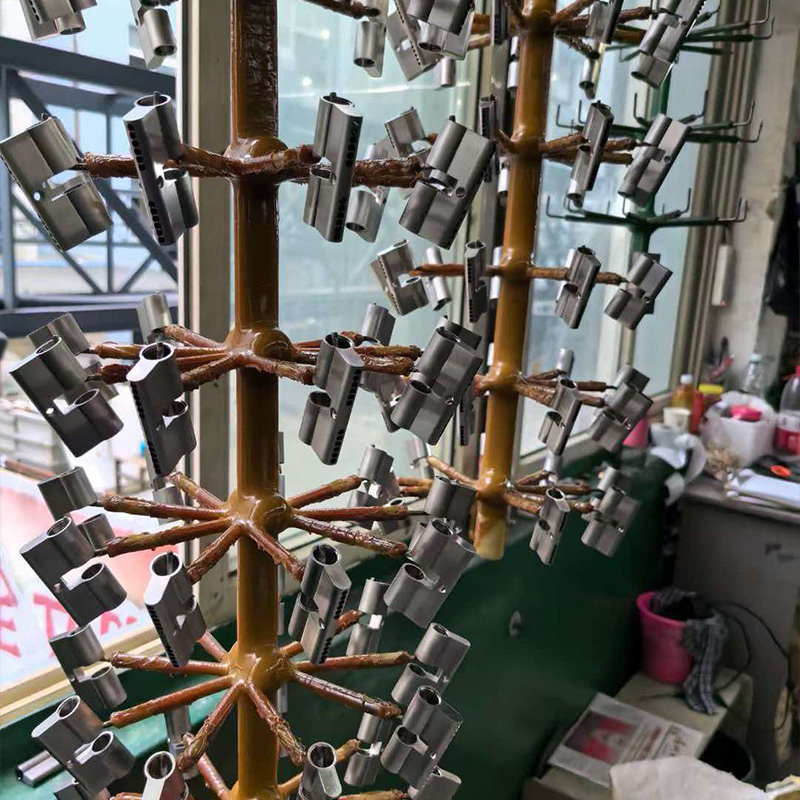

A：主要由阳极排布不均、电流密度分布失衡、搅拌存在死角、镀液镍离子扩散不均匀导致。中性镍络合体系对溶液流动性要求较高，搅拌死角易造成局部离子供给不足。可规整阳极摆放位置，优化搅拌与过滤循环效果，复杂工件适当调整挂具角度，保障整槽工件镀层厚度均匀一致。

六、安全操作与储存规范

• 所有固体药剂与液体添加剂需密封存放于阴凉通风、干燥避光区域，远离强酸强碱、氧化剂及高温环境，防止药剂变质失效。

• 配槽、调pH、药剂补加作业时，需佩戴耐酸碱手套、防护眼镜，做好个人防护；若药剂不慎接触皮肤或眼睛，需立即用大量清水冲洗，不适及时就医。

• 电镀废液、清洗废水需按当地环保规范配套处理设备，达标后方可排放，禁止随意倾倒。

• 加热设备、过滤机、整流器等生产设备定期检修维护，规避漏电、漏液等安全隐患，保障生产稳定。

七、工艺备注说明

• 针对小型复杂冲压件、深孔工件，可适当降低电流密度、延长电镀时间，保障镀层厚度均匀与外观品质。

• 添加剂补加遵循“少量多次”原则，单次禁止大量投加，避免光亮剂富集引发镀层发雾、光泽异常。

• 长期停产时关闭加热系统，保持过滤机每日间歇循环2小时，防止镀液组分沉淀、体系失效。

八、售后与服务保障

      本产品支持免费试样、现场工艺调试、全程技术答疑，可配套提供产品说明书、MSDS安全文件，针对性解决客户量产过程中的工艺难题，助力生产线稳定降本、提质、增效。

免责声明

      工艺参数仅供生产参考，实际使用效果受工件材质、前处理工艺、生产设备、现场水质及工况影响，建议客户提前小试调试，确定最优生产参数，最终工艺效果以现场实测为准。
