DW-77挂镀镍光亮剂是一款改良型瓦特光亮镍体系专用添加剂，专为高端工件挂镀生产工况研发，适配大批量、高稳定性、高外观标准量产需求。产品依托成熟原厂工艺优化升级，具备镜面出光效果好、基材填平性佳、镀层韧性优良、耐蚀性能稳定、工艺窗口宽泛、槽液易维护等特点，有效解决高端挂镀生产常见的纹路遮盖差、边角发暗、镀层脆性大、批量色差、盐雾不达标等行业痛点，广泛适配汽配、精密五金、卫浴饰品等高端产品挂镀加工，是高端装饰性、防护性挂镀镍量产的优质工艺方案。

一、产品核心特性

结合行业量产高频需求与用户搜索痛点，本产品聚焦高端工件品质标准与工厂量产稳定性，核心特性贴合高端电镀生产刚需：

• 镜面光亮细腻，填平遮盖性好：镀层结晶均匀细腻，镜面光泽度高，基材整平能力突出，可有效遮盖工件细微打磨纹路、轻微橘皮及表面瑕疵，工件整体外观一致性好，满足高端装饰电镀外观验收标准。

• 镀层性能优良，适配深加工：镀层结构致密、孔隙率低，韧性与延展性表现稳定，工件后续折弯、装配、冲压加工过程中，不易出现起皮、开裂、脱落等不良，力学性能适配二次加工需求。

• 耐蚀性能稳定，适配盐雾测试：成型镍层致密无疏松，抗氧化、抗锈蚀能力优异，经过规范工艺处理后，可满足常规中性盐雾测试要求，适配高端工件长效防护需求。

• 槽液体系稳定，量产波动小：配套光亮剂分解产物少，有机杂质累积速度缓慢，镀液容错区间大，长期连续生产不易出现槽液老化、浑浊、失光问题，生产批次色差可控，量产稳定性强。

• 工艺窗口宽泛，适配复杂工件：温度、电流密度适配范围广，电流分散能力优异，高低电流区镀层覆盖均匀，可改善异形工件、复杂凹槽、边角位置发暗、漏镀、烧焦等常见不良。

• 运维简单，降低量产成本：工艺参数易管控，添加剂补给规律清晰，配套过滤、净化流程成熟，可有效减少槽液整改、返工频次，降低日常运维与量产不良成本。

二、适用范围

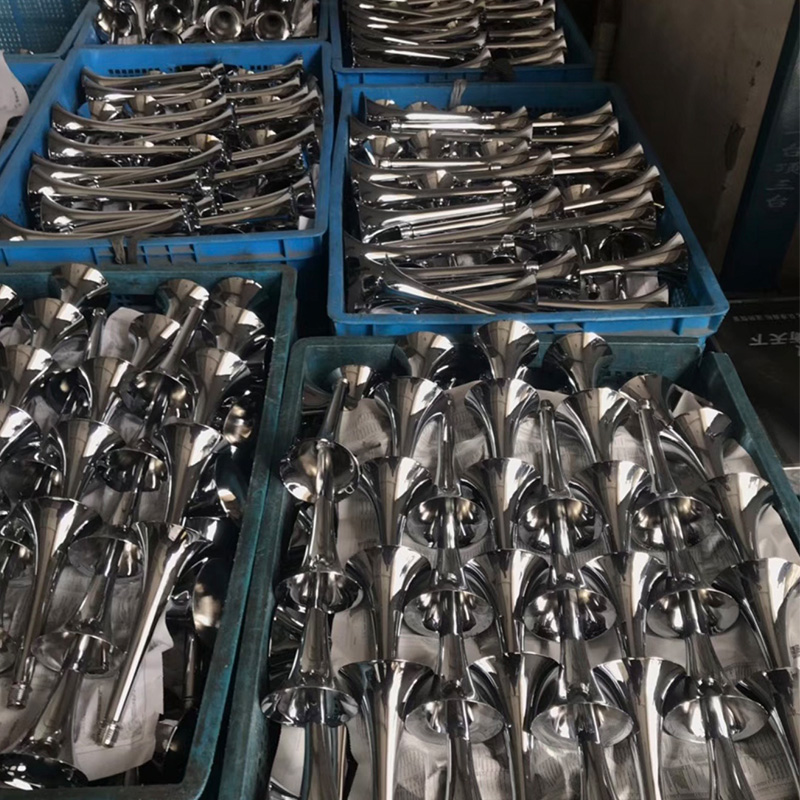

      本工艺适配钢铁基材、铜基材工件的装饰性、防护性挂镀镍生产，广泛应用于高档汽车配件、精密五金饰品、卫浴五金、高端日用金属件等高端产品加工。既可作为单层光亮镍镀层独立使用，也可作为底层配套镀铬、镀金等后续复合镀层使用，适配高端精品挂镀量产场景。

三、镀液标准组成与操作工艺参数

      本体系为改良型标准瓦特光亮镍配方，主盐、缓冲剂、添加剂配比科学均衡，可同时满足高光亮、高整平、高韧性、高耐蚀的高端生产要求，以下为车间量产执行标准参数：

原料/工艺参数	标准工作浓度/范围	工艺功能说明
硫酸镍	220～280 g/L	提供镍离子主来源，决定镀层沉积速度与厚度均匀性，充足浓度可支持高电流密度高效生产
氯化镍	40～55 g/L	提升镀液导电性，活化镍阳极，防止阳极钝化，保障阳极持续稳定溶解
硼酸	40～55 g/L	稳定镀液pH值，抑制阴极析氢，减少针孔、麻点缺陷，提升镀层整体均匀度
DW-77柔软剂	6～10 mL/L	细化镍层结晶，提升镀层韧性与延展性，消除镀层脆性，防止工件后续加工开裂、脱落
DW-77主光剂	0.3～0.5 mL/L	核心光亮、整平组分，决定镀层镜面亮度与基材填平能力，优化高低电流区外观色差
镀镍湿润剂	1～2 mL/L	降低镀液表面张力，消除工件表面气泡吸附，杜绝针孔、麻点、气泡印缺陷
pH值	4.4～4.8（最佳4.6）	pH偏高易析氢、镀层发脆粗糙；pH偏低沉积速度慢、亮度及整平性下降
工作温度	45～60℃（最佳50～55℃）	温度过低出光慢、填平差；温度过高光亮剂消耗快、杂质累积快、槽液易老化
电流密度	2.0～8.5 A/dm²	异形小件采用中低电流，大面积平整工件采用高电流，兼顾品质与生产效率
搅拌方式	空气搅拌 / 阴极移动	强制循环镀液，加速离子扩散，降低浓差极化，改善高低区镀层一致性
过滤要求	活性炭连续循环过滤	持续吸附光亮剂分解产物与有机杂质，长期保持镀液洁净稳定

四、槽液开缸配制标准流程

      新开槽、整槽更换、大比例补槽需严格遵循标准化配制流程，杜绝杂质带入，保障镀液初始状态洁净稳定，具体操作步骤如下：

1、槽体彻底清洗：全面清洗电镀槽、过滤机、循环管道、泵体，彻底清除油污、旧液残留、泥沙及沉淀杂质，用清水反复冲洗至完全洁净，无残留污染物。

2、注水预热：向槽内注入70%标准液位的去离子水，开启加热系统，升温至50℃左右备用，为原料溶解提供适宜温度环境。

3、溶解主盐：依次加入硫酸镍、氯化镍，持续充分搅拌，直至药剂全部完全溶解，无结块、无颗粒沉淀，保证镍离子浓度均匀。

4、溶解缓冲剂：缓慢分批加入硼酸，长时间充分搅拌，确保硼酸完全溶解，避免结块沉淀，保障镀液pH缓冲性能稳定。

5、初步调pH净化：使用稀硫酸微调槽液pH至4.0，稳定基础水体体系，去除水源与原料自带微量杂质。

6、低电流电解净化：采用波纹假阴极，在强空气搅拌、0.1～0.4A/dm²低电流密度条件下，连续电解6～12小时，直至试板镀层呈现均匀浅灰、无发黑暗沉状态，完成槽液深度净化。

7、添加专用添加剂：电解净化完成后，按照标准配比依次加入DW-77柔软剂、DW-77主光剂、镀镍湿润剂，充分搅拌至药剂完全混匀。

8、精准定标量产：补加去离子水至标准液位，精准调整pH、温度至最佳工艺区间，小试工件外观检测合格后，方可投入批量生产。

五、标准量产工艺流程

      为持续保障高端镀层品质，所有工件需严格执行标准化流水线作业，严控前处理洁净度，从源头规避不良缺陷，完整工艺流程如下：

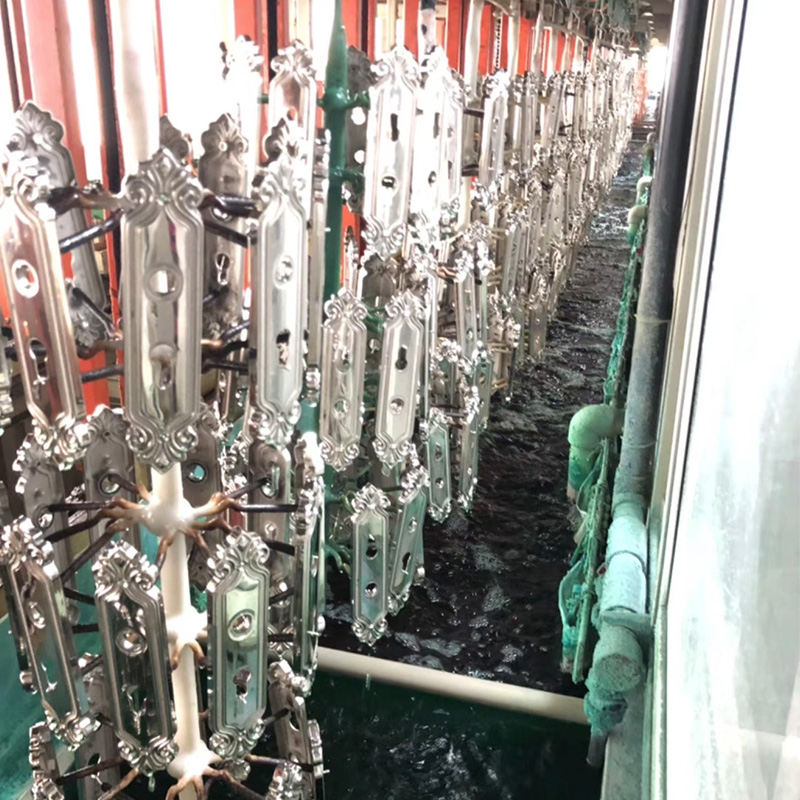

工件上挂 → 化学除油 → 热水清洗 → 流水漂洗 → 酸洗除锈 → 二级清水漂洗 → 电解除油 → 纯水漂洗 → 稀酸活化 → 纯水漂洗 → DW-77挂镀镍 → 多级逆流漂洗 → 热水洗 → 烘干 → 下挂全检 → 入库包装

      工艺关键要点：所有水洗工序采用逆流漂洗模式，有效降低药剂损耗与跨槽交叉污染；工件活化后需及时入槽电镀，避免表面二次氧化影响镀层附着力；高精密外观件全程使用去离子水生产，杜绝水质杂质污染镀液、影响外观品质。

六、阳极与挂具设备规范

1、阳极使用要求

      统一选用优质电解镍板、镍角或专用含硫镍阳极，禁止使用劣质杂料、回收阳极，避免杂质溶出污染槽液。所有阳极必须配套涤纶阳极袋，有效阻隔阳极泥与金属颗粒，防止固体杂质混入镀液。生产过程中严格把控阴阳极面积比，控制在1:1.5～1:2区间，保障阳极溶解均匀、电流分布稳定，规避局部镀层异常。

2、挂具使用规范

      挂具需持续保持良好导电性，生产前彻底完成除油除锈处理，导电接触点位打磨光亮，杜绝导电不良引发的镀层不均、边角烧焦、局部漏镀等问题。大件、重型工件需选用高强度专用挂具，防止生产过程工件脱落。挂具非导电区域需做好完整绝缘处理，减少无效耗电与药剂带液损耗。

七、光亮剂功能与日常补给标准

      镀层光亮度、整平性、韧性及量产良品率，高度依赖添加剂精准配比与规律补给。生产全程严格执行「按量补加、少量多次」的管控原则，禁止盲目大剂量加料，避免槽液药剂组分失衡引发批量不良。

1、添加剂核心功能

DW-77柔软剂：细化镀层结晶组织，有效提升镍层韧性与延展性，抵消光亮剂带来的镀层内应力，防止镀层发脆、开裂、起皮，保障工件后续折弯、装配等深加工性能稳定。

DW-77主光剂：体系核心光亮整平组分，直接决定镀层镜面亮度与基材填平效果，可优化高低电流区镀层外观一致性，消除边角色差，是产出高端镜面镍层的关键助剂。

镀镍湿润剂：有效降低镀液溶液表面张力，改善镀液润湿性，消除工件表面、夹缝、凹槽位置滞留气泡，从源头杜绝针孔、麻点、气泡印等外观缺陷。

2、电量消耗补给标准

DW-77柔软剂：80～120 mL/KAH

DW-77主光剂：180～250 mL/KAH

镀镍湿润剂：10～20 mL/KAH

补给管控原则：每日依据生产线实际生产电量统计补加药剂，结合工件实时外观状态微调用量，保持槽液组分均衡，稳定量产品质。

八、镀液日常维护与杂质处理规范

1、日常基础维护

      每日定时检测并校准镀液pH、温度，保证工艺参数长期稳定；每周化验主盐浓度，按需补充硫酸镍、氯化镍、硼酸，维持基础组分平衡。生产全程开启活性炭连续过滤，槽液每小时循环次数≥4次，活性炭标准用量100～200g/1000L，每周定期更换。同时定期清理槽底沉淀、阳极泥，清洗阳极袋，从源头减少杂质累积，保持槽液洁净状态。

2、常见金属杂质专项处理工艺

      锌杂质超标处理：轻微锌污染可添加专用镀镍去锌剂处理，最大添加剂量≤1mL/L，过量药剂会降低镀液填平性能；也可常态化投加DW-11镀镍除杂剂提前络合钝化锌离子，延缓杂质富集，预防锌杂质引发的条纹与色差问题。严重锌污染需调低pH至4.0，搭配双氧水1mL/L+去锌剂0.2mL/L，采用波纹阴极、0.2A/dm²低电流、强空气搅拌条件下电解4小时以上，杂质未完全清除可适量增加双氧水持续电解净化。

      铜杂质超标处理：调低镀液pH至3.0，开启强空气搅拌与波纹阴极电解，基础电流控制0.1A/dm²，每小时提升电流至4.0A/dm²电解10分钟，循环交替操作，直至铜杂质完全去除。日常运维可定期投加DW-11镀镍除杂剂，长效钝化微量铜杂质，从源头规避低区黑粉、局部发黑等不良，减少停机电解频次。

      铁杂质超标处理：添加专用镀镍除铁粉，充分搅拌均匀后启动连续循环过滤，彻底吸附去除铁杂质，有效解决铁污染引发的镀层发脆、针孔、表面粗糙等不良问题。日常量产搭配DW-11镀镍除杂剂使用，可稳定络合钝化铁杂质，抑制铁离子持续累积，长期保持镀液洁净稳定。

九、常见故障、成因及整改方案

      汇总电镀行业高频故障问题与原厂落地整改方案，覆盖量产绝大多数外观、性能不良，可直接对照排查修复，快速恢复生产稳定。

故障现象	核心原因	整改解决方法
低电流密度区发黑、发暗	1.主光剂过量； 2.pH偏高； 3.有机杂质过多	1.低电流电解消耗多余光亮剂； 2.稀硫酸调低pH至标准区间； 3.活性炭深度处理+连续过滤净化槽液； 日常可投加DW-11镀镍除杂剂净化有机杂质与微量金属杂质，预防反复发黑发暗。
低电流区黑粉状镀层	镀液铜杂质严重污染	阶梯低电流电解除铜，彻底净化槽液，小试工件合格后恢复量产； 日常常态化添加DW-11镀镍除杂剂，可提前钝化微量铜杂质，避免铜杂质超标复发。
镀层出现灰黑色条纹、色差	镀液锌杂质超标	添加去锌剂0.2mL/L预处理，配合低电流电解除锌，杂质完全清除后再生产； 长期运维可搭配DW-11镀镍除杂剂稳定锌离子，杜绝锌杂质反复超标引发的条纹色差。
镀层发脆、开裂、针孔密集	铁杂质污染、湿润剂不足、pH波动大	添加除铁粉去除铁杂质，补充适量湿润剂，校准并稳定镀液参数至标准区间； 定期投加DW-11镀镍除杂剂，可长效管控铁杂质及微量重金属杂质，减少镀层脆性与针孔问题。
镀层亮度不足、填平效果差	主光剂不足、温度偏低、电流密度过小	按需补加主光剂，升温至工艺标准区间，匹配适配的电流密度，恢复镀层光亮与整平性能
镀层局部针孔、麻点、气泡印	湿润剂偏少、搅拌不足、槽液气泡残留	补充适量湿润剂，强化空气搅拌效果，开启连续过滤，清理槽内残留杂质与气泡

十、成品镀层品质验收标准

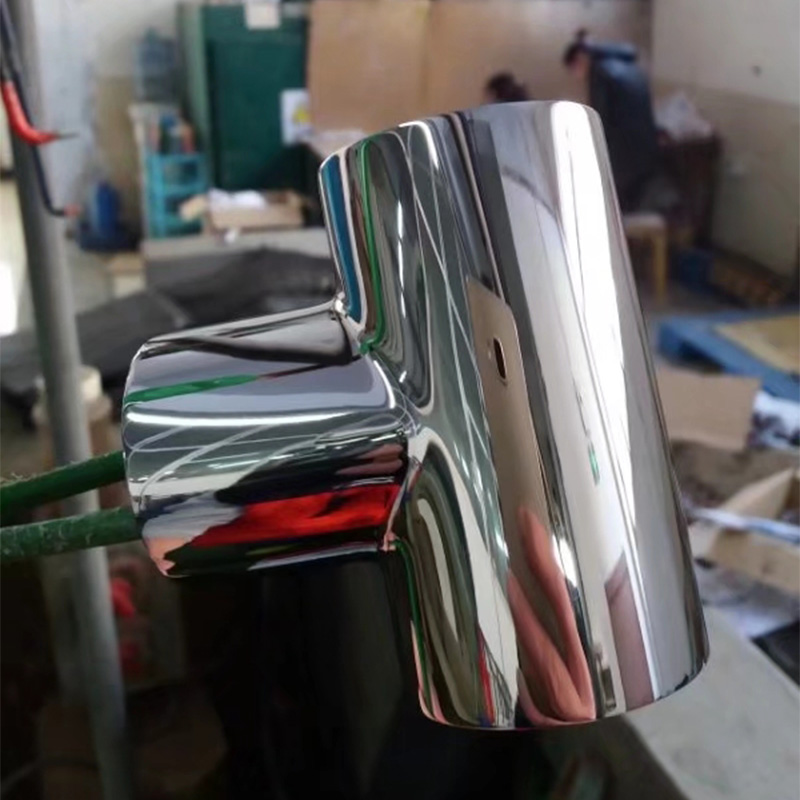

      外观标准：镀层均匀细腻、镜面光亮，整体色泽统一，无发黑、发暗、条纹、色差、针孔、麻点、起皮、脱落、烧焦等不良缺陷，工件边角、凹槽等特殊位置无异常瑕疵。

      附着力标准：百格测试后镀层无脱落、起皮、剥离现象，镀层与基材结合性能达标。

      力学性能标准：镀层韧性状态良好，工件折弯、轻微冲击后无开裂、掉层、脆性脱落问题，适配二次加工要求。

      耐蚀标准：镀层结晶致密稳定，可满足常规中性盐雾测试要求，长期放置无早期氧化、锈蚀、发白现象，防护性能优异。

      厚度标准：同件工件、同批次工件镀层厚度均匀，无明显厚薄偏差，厚度一致性稳定。

十一、安全生产与操作规范

      作业人员上岗作业必须穿戴耐酸碱手套、防护眼镜、专用工作服，禁止无防护措施直接接触镀液及酸碱类药剂。配药、调节pH值全程遵循「酸入水」作业原则，严禁水入酸，规避液体飞溅灼伤风险。车间通风系统需长期开启，所有电镀设备可靠接地，杜绝漏电、短路、静电等安全隐患。

      各类化工药剂分类存放、标识清晰，远离火源、热源与食品，禁止随意混配药剂；生产废液、废渣严格按照厂区及当地环保规范集中收集、合规处理。加热、过滤、整流等配套设备定期检修维护，设备出现故障立即停机排查，严禁设备带病运行生产。

十二、药剂储存与有效期管理

      DW-77系列光亮剂、助剂需密封存放于阴凉、干燥、通风的室内库房，避免阳光暴晒、高温烘烤、低温冷冻，防止药剂组分变质失效。未开封原液常温储存保质期为12个月，开封后建议尽快使用，长期敞口放置易造成有效成分损耗、性能下降。规范维护下的镀液可长期循环使用，无固定更换周期。

十三、技术服务与售后保障

      我司提供一站式挂镀镍工艺配套技术服务，适配各类高端挂镀生产线落地使用。可提供免费试样测试、个性化工艺方案定制、现场技术调试、线上全程技术答疑，针对挂镀镍低区发黑、镀层开裂、针孔麻点、色差、盐雾不达标、槽液不稳定等量产难题，提供针对性整改与优化方案。同时可按需提供产品说明书、MSDS安全文件、标准化工艺操作手册，助力工厂稳定高端工件品质、降低量产不良率、简化槽液运维难度。

免责说明

      工艺配方、操作参数、开缸流程、维护方案、故障整改方式，均为行业通用量产参考标准。实际使用效果受工件材质、前处理工艺、生产设备、现场水质、操作规范度、生产工况等多重因素影响，建议客户投产前进行小批量试产调试，确认适配自身生产线工况后，再进行规模化量产，实际工艺效果以现场实测为准。
