DW‑662 锡钴锌三元代铬 AB 剂是一款无六价铬锡钴锌代铬药水，专门解决装饰电镀六价铬替代难题，镀层外观接近传统装饰铬，蓝白色泽可调；镀液稳定性强不易水解，深镀走位优于六价镀铬，可实现代铬中性盐雾 72 小时，适配家具五金、卫浴配件、紧固件等出口五金批量生产，很多电镀厂在寻找：代铬药水哪个稳定、锡钴锌代铬盲孔漏镀怎么办、滚镀代铬容易浑浊怎么处理，本套工艺可以对应解决上述痛点。

一、产品核心优势

完全无六价铬，满足出口环保合规
      作为环保替代六价铬镀铬方案，药水不含六价铬，满足国内环保法规、REACH、RoHS 管控要求，解决出口订单六价铬超标风险，同时降低电镀废液处理压力，是装饰件代铬优选合金电镀体系。

镀液稳定抗水解，代铬镀液维护简单好上手
      很多电镀工厂遇到代铬镀液容易水解浑浊、频繁翻槽、补药复杂的难题。DW‑662 锡钴锌三元代铬采用 A、B 双组分分开补加，新配槽与日常补充统一 A:B=3:2 配比，依靠安培小时计量补药，降低一线操作工技术门槛；镀液支持 4‑6 次 / 小时连续过滤，长期生产不易沉淀，减少停产翻槽频次。

走位深镀能力优异，改善复杂工件代铬低区漏镀
      针对行业高频痛点代铬走位差、盲孔凹槽漏镀、异形工件低电流区发花，本工艺覆盖能力、深镀能力优于传统六价镀铬；工艺窗口宽，代铬高电流区不易烧焦，生产耗电量更低，适合结构复杂五金件挂镀与小零件滚镀生产。

同一槽液蓝白自由调，解决代铬批次色差大问题

      不用更换镀槽即可调节代铬镀层偏蓝、偏白铬色；挂镀选用药剂浓度上限，滚镀选用浓度下限，适配不同生产模式，改善批量生产时出现的色差不稳定问题。

基材兼容性广，镀层理化性能指标过硬
      针对镍层钝化后电镀不上代铬的现场问题，镍层钝化工件经稀硫酸简单活化即可直接上镀；镀层实测性能：人工汗测试≥24h，代铬中性盐雾≥72h；240℃高温 1 小时镀层不变色；镀层硬度≥600HV，镀层耐磨抗变色。

二、完整工艺技术参数

项目	工艺参数	备注说明
DW‑662 代铬 A 剂	250‑300 mL/L	挂镀取上限；滚镀取下限；偏蓝调：A 上限、B 下限；偏白调：A 下限、B 上限
DW‑662 代铬 B 剂	150‑200 mL/L	/
pH 值	10.5‑12.0	调节药剂：硫酸、氢氧化钾，很多工厂咨询代铬 pH 过高会出现什么故障，生产需要严格管控区间
工作温度	45‑55℃	最佳工艺温度 50℃，温度波动会直接影响代铬上镀速度、镀层外观
阴极电流密度	滚镀：60‑100A / 桶 挂镀：0.2‑1.2 A/dm²	/
阳极材料	1 铬 18 镍 9 钛不锈钢	不溶性阳极，本工艺不可使用可溶性铬阳极
镀液过滤循环	4‑6 次 / 小时	建议开启连续过滤，减少代铬镀层雾状、毛刺问题
配槽配比	A 剂∶B 剂 = 3∶2	配槽顺序：先加 A 剂搅拌均匀，再加 B 剂，顺序严禁颠倒，不少新手出现代铬配槽药水浑浊大多是配槽顺序错误导致
药剂消耗	A 剂：2.5‑3 L / 千安培・小时 B 剂：1.0‑3.0 L / 千安培・小时	日常补加比例同样 A:B=3:2，按安培小时补药可以稳定代铬镀层颜色

标准工艺流程

      底层工件（酸性光亮铜 / 光亮镍）→水洗→稀硫酸活化→水洗→DW‑662 代铬电镀→水洗→水洗→0.5% 铬酸盐钝化→水洗→水洗→干燥

适用行业场景

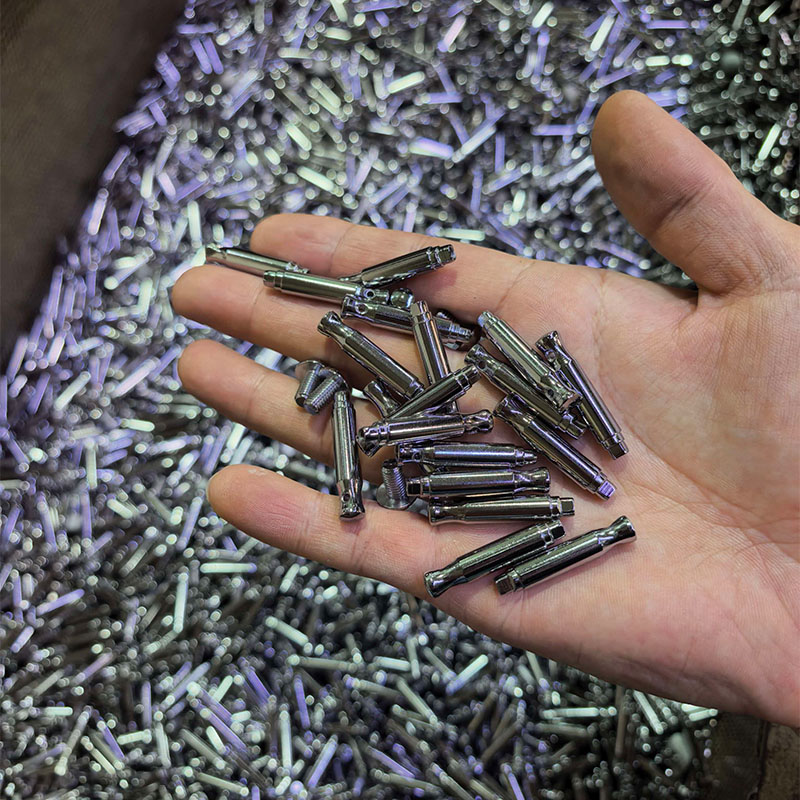

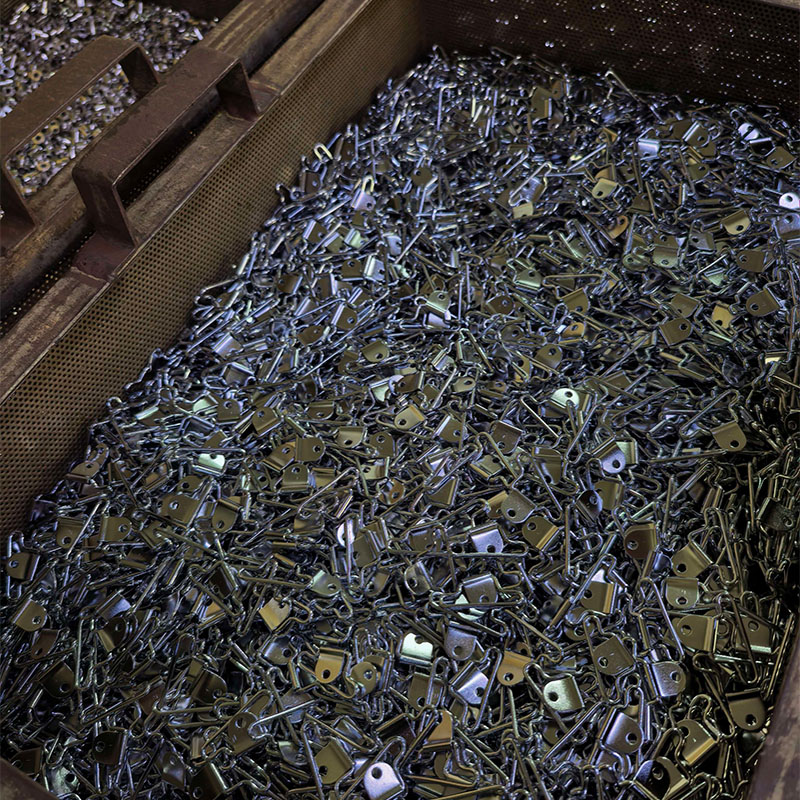

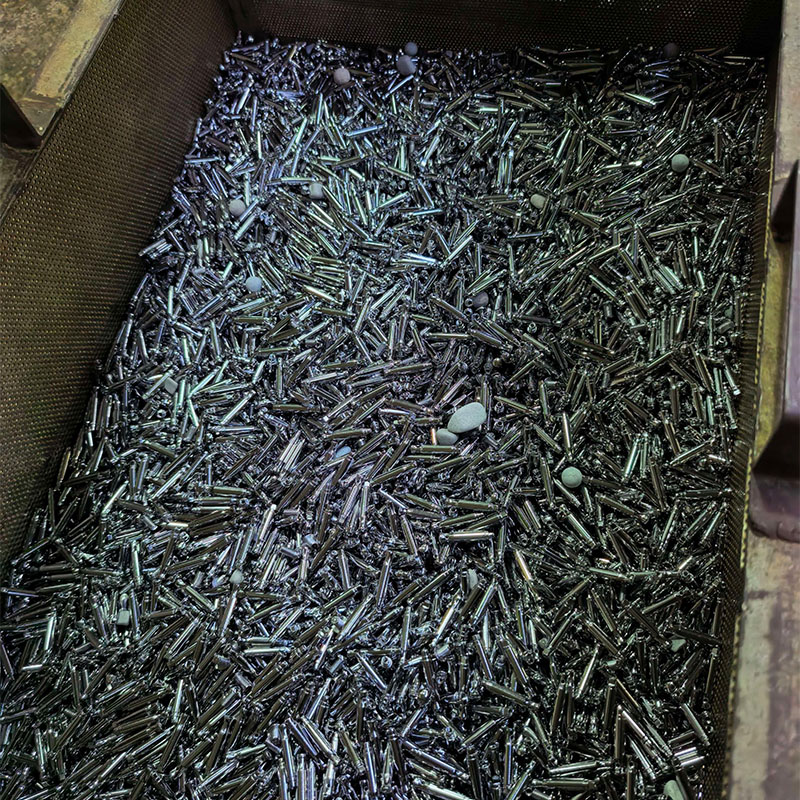

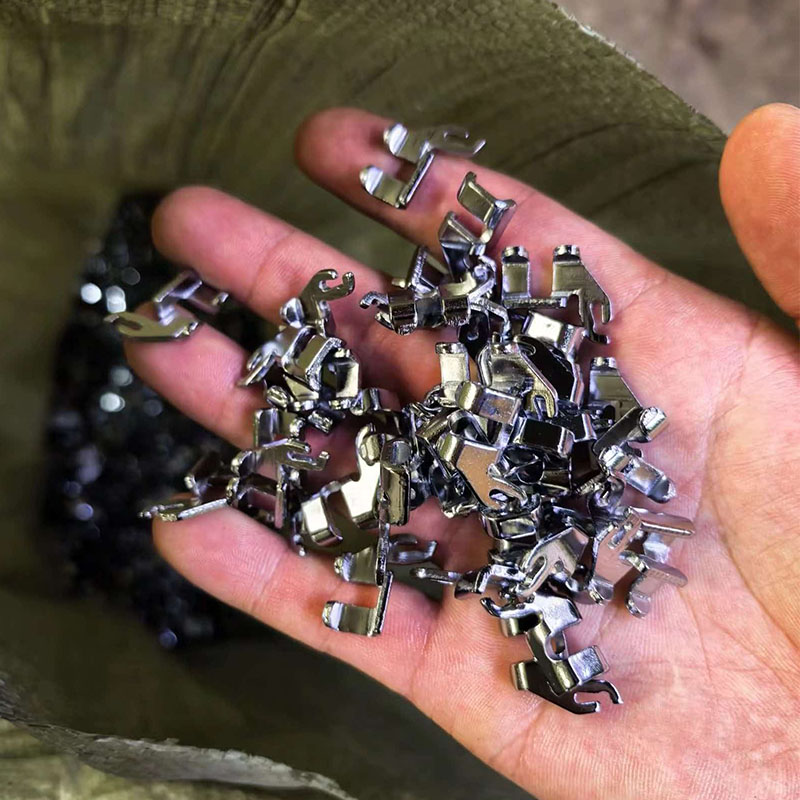

      家具五金、卫浴装饰件、门窗配件、小紧固件、弹簧、灯饰五金等装饰五金；同时支持挂镀代铬、滚镀代铬批量生产，适配出口订单环保检测要求。

三、现场故障速查

故障现象	产生原因	处理方案
镀层暗（黑）亮	1.A 剂过量；pH 值偏高；3. 温度过低	1. 补加 B 剂；2. 调整 pH；3. 升温至 50℃
上镀速度慢	1. 镀液浓度偏低；2. 电流过小；3. 镀液温度低	1. 提高药剂浓度；2. 加大电流；3. 升温至 50℃
高电流区雾状	1.A 剂含量不足；2.B 剂过量；3. 温度过高；pH 过高	1. 补加 A 剂；2. 补加 A 剂；3. 降温至 50℃；4. 稀硫酸调 pH 至 11 左右

四、产品使用安全说明

      作业时佩戴耐酸碱手套、护目镜，避免药水接触皮肤、眼睛；一旦接触立刻大量清水冲洗，严重请及时就医。

      药剂储存于阴凉通风库房，密封保存，远离强酸强碱，远离食品。

      电镀废液必须按照当地环保法规处置，禁止直接排放，规避表面处理企业环保风险。

      免责提示：本工艺参数基于温州德旺表面处理科技有限公司实验室测试数据，受各工厂原材料、设备、操作环境差异影响，实际生产建议先小槽打样验证，再批量投产。

五、常见问答 FAQ

Q1：锡钴锌三元代铬 DW‑662 可以同时做挂镀和滚镀吗？
A：可以，同一套代铬 AB 剂兼顾挂镀、滚镀；挂镀药剂取浓度上限，滚镀取下限即可，解决很多电镀厂挂镀滚镀代铬不能共用一套药水的选型困扰。

Q2：代铬 A、B 药剂配槽能不能提前预混在一起？预混之后镀液浑浊怎么办？
A：不可以，配槽顺序必须先加 A 剂充分搅拌均匀，再投加 B 剂；提前预混会造成镀液体系不稳定，出现析出浑浊，也是很多工厂新配代铬槽液出问题的主要原因。

Q3：锡钴锌代铬镀层怎么调出偏蓝或者偏白效果？代铬同一槽液可以调两种颜色吗？
A：可以同一槽液切换色调；偏蓝色：A 剂上限、B 剂下限；偏白色：A 剂下限、B 剂上限，无需更换镀槽药水。

Q4：镍层钝化之后还可以直接电镀 DW‑662 锡钴锌代铬吗？要不要退镍返工？
A：工件经过稀硫酸活化水洗后，可以直接电镀，不需要退镍返工，有效降低返工报废率。

Q5：代铬底层只能光亮镍吗？光亮铜底层能不能直接电镀锡钴锌代铬？
A：标准底层为酸性光亮铜、光亮镍；工件务必做好前处理与活化，保障代铬镀层结合力，避免出现镀层起皮脱落。

Q6：代铬中性盐雾能不能稳定做到 72 小时？哪些因素会影响代铬盐雾测试？
A：规范操作下镀层中性盐雾可达 72h；盐雾效果会受底层质量、钝化工艺、水洗干净度、镀层厚度共同影响，需要整套工艺配套管控。

Q7：想要试用锡钴锌代铬工艺，是否可以提供打样、远程工艺技术支持？
A：温州德旺表面处理科技有限公司可提供样品、完整 TDS 技术资料，可对接工艺打样、远程工艺指导，大客户可提供上门技术对接。

六、采购与技术咨询

获取技术说明书｜申请样品打样｜咨询代铬工艺方案

      可提供：产品 MSDS 安全资料、完整 PDF 说明书、样品打样、电镀工艺技术指导

      包装规格：工业25L桶装

      温州德旺表面处理科技有限公司专注环保电镀添加剂研发制造，围绕六价铬替代赛道持续迭代锡钴锌代铬工艺，面向电镀加工厂、五金制造企业输出成熟可量产的无六价铬代铬解决方案，帮助工厂解决代铬镀液不稳定、走位差、盐雾不达标、色差失控等痛点，助力企业完成环保升级与外贸订单落地。
