DW-58无氟高光硬铬添加剂是新一代无氟、无PFOS环保型工业硬铬电镀专用助剂，主打替代传统含氟硅酸、全氟体系硬铬工艺。传统含氟硬铬工艺存在废水氟超标、设备腐蚀严重、镀层瑕疵多发、环保合规风险高等问题，无法适配现行电镀环保管控及外贸出口标准。本品采用稀土有机络合催化体系，彻底剔除含氟受控组分，在稳定提升电流效率、镀层硬度、光亮度与耐磨性的基础上，解决传统工艺的环保短板与量产痛点。产品工艺窗口宽泛、量产稳定性好，适配模具、汽配、液压、航空航天等高端精密工件硬铬电镀，可产出镜面高光、高硬耐磨、结合力优异的铬层，是工业硬铬工艺绿色升级、提质降本的主流替代产品。

产品核心特性与性能优势

• 环保无氟合规，零出口壁垒：全程无氟、无氟硅酸、无PFOS/PFOA持久性污染物，适配国内GB21900电镀环保标准，符合欧盟REACH、RoHS指令要求，废水处理简单无氟超标隐患，可顺利通过环评核查与外贸产品检测，规避停产整改、订单受限等合规风险。

• 电流效率优异，高效增产降能耗：阴极电流效率可达23%-29%，优于常规普通硬铬工艺，有效提升铬离子沉积速率，缩短电镀生产周期，产能提升明显，持续降低生产线电能消耗，适配大批量连续化量产。

• 宽电流工艺窗口，量产容错性高：适配30-80A/dm²宽泛电流密度区间，可稳定适配高电流密度高效作业工况，工艺参数抗波动能力强，温度、电流小幅波动不易引发批量不良，新手易上手，降低人工依赖。

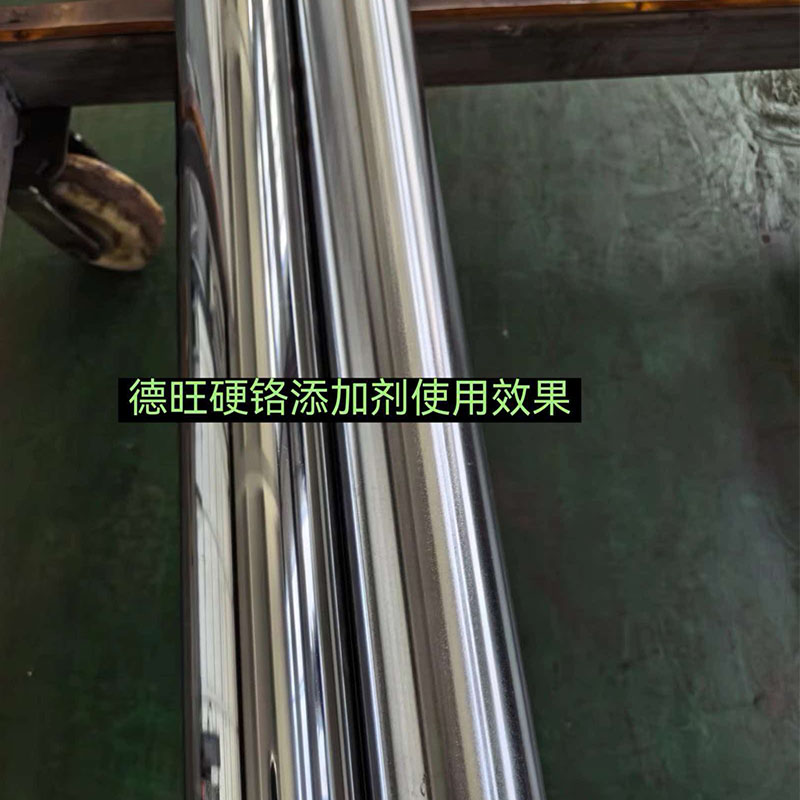

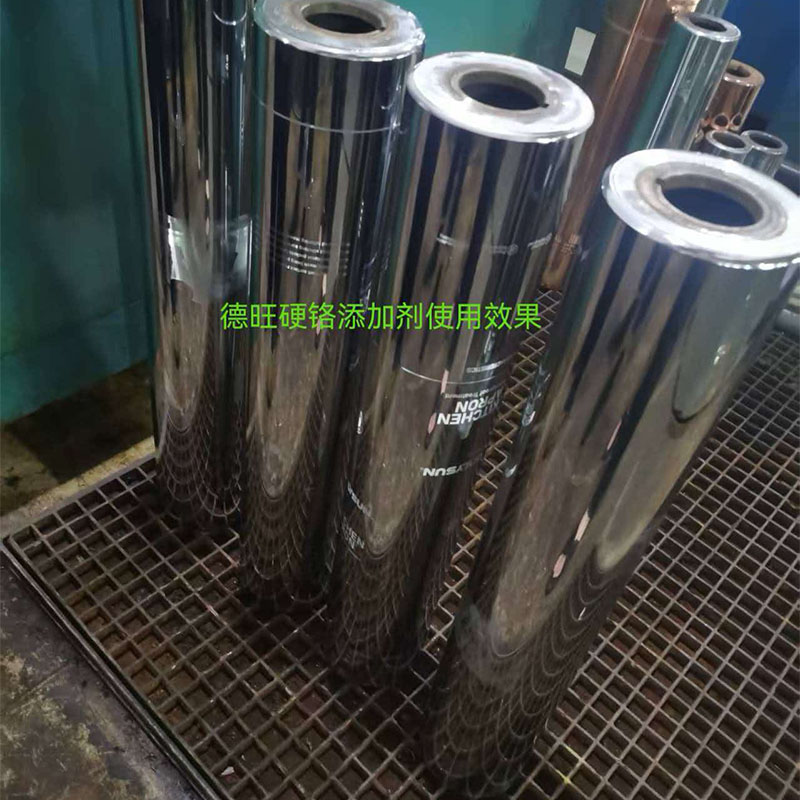

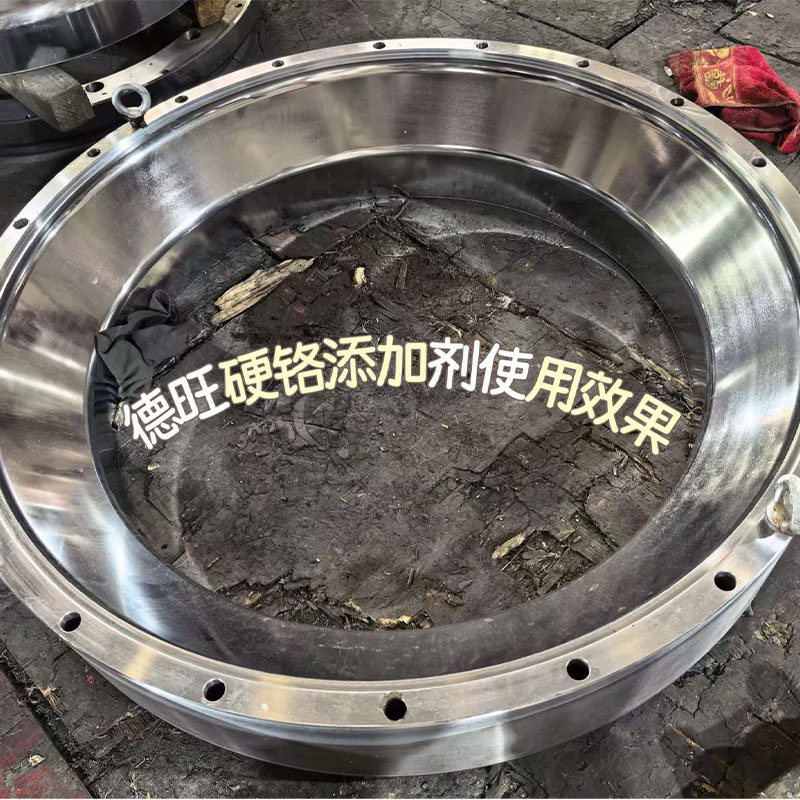

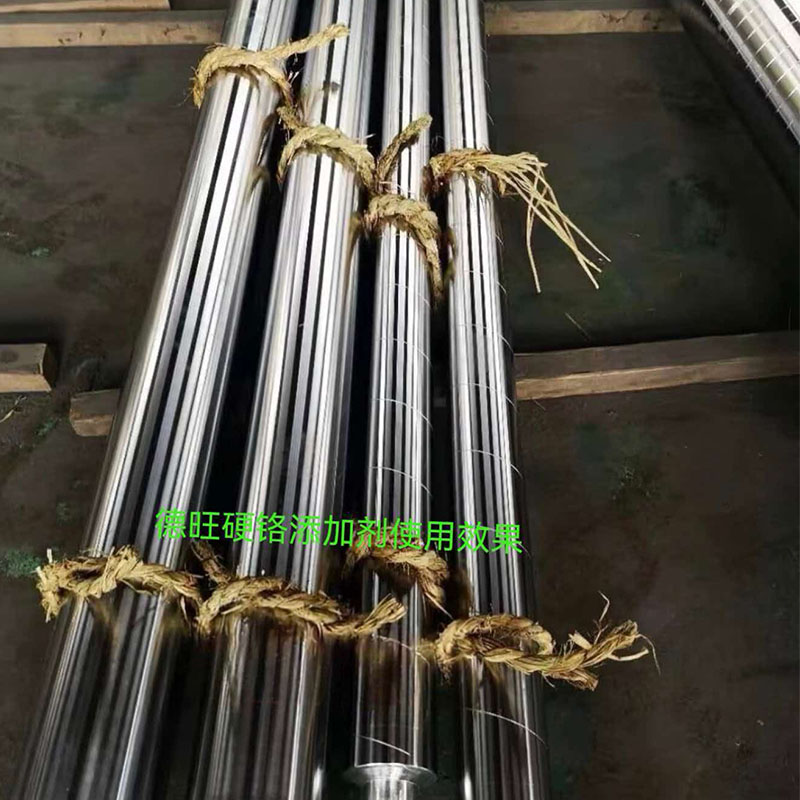

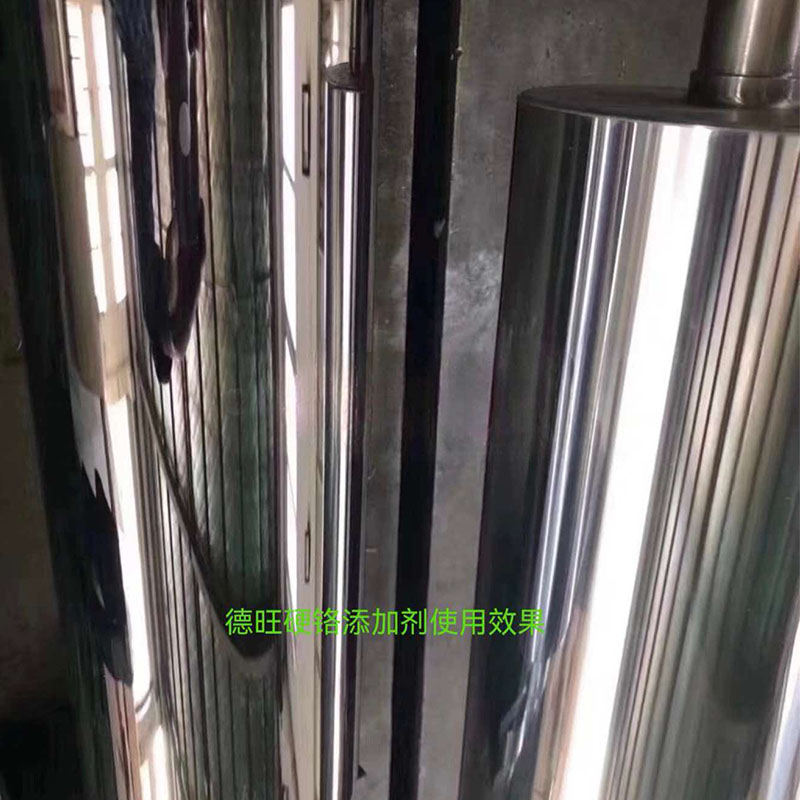

• 镀层品质稳定，高硬高光耐磨：镀层结晶细腻致密，呈现镜面高光效果，基材结合力牢固，不易起皮、脱落、起泡。镀层维氏硬度稳定可达HV1100以上，微裂纹数量可控在600-1200条/厘米，均匀网状裂纹可储存润滑介质，显著提升工件耐磨、耐蚀性能，延长工件使用寿命。

• 深镀覆盖性强，复杂工件无瑕疵：镀液分散能力、深镀能力优异，针对工件边角、深孔、盲孔、凹槽等复杂结构部位，镀层均匀覆盖，无漏镀、薄镀、局部腐蚀等问题，适配异形精密工件生产。

• 低腐蚀低损耗，保护设备与基材：体系温和稳定，无传统含氟工艺的强腐蚀特性，对阳极、镀槽、钛管、挂具等设备无腐蚀损耗，低电流区域无基材腐蚀现象，有效降低设备运维与配件更换成本，减少工件报废返工。

适用范围

      本品适配各类工业精密工件功能性硬铬电镀生产，覆盖多行业高端电镀场景，通用性强、适配度高，可针对性解决传统含氟硬铬工艺的各类量产缺陷与环保问题，核心适用场景如下：

• 汽车汽配零部件硬铬电镀

• 精密模具、模具配件耐磨硬铬工艺

• 液压气动杆件、机械传动工件镀硬铬

• 航空航天精密零部件功能性硬铬加工

• 各类需要高硬度、高耐磨、高耐蚀的工业五金工件电镀

标准工艺参数

      以下为DW-58无氟高光硬铬添加剂通用量产工艺参数，常规生产优先采用最佳工艺值，可最大化保障镀层品质、生产效率与镀液稳定性。



工艺项目	工艺范围	最佳工艺值
铬酐（CrO₃）	220—300g/L	250g/L
硫酸（H₂SO₄）	2—4g/L	2.7g/L
三价铬（Cr³⁺）	2—5g/L	2.5g/L
DW-58硬铬添加剂（开缸）	20—30ml/L	25ml/L
阴极电流密度	30—80A/dm²	60A/dm²
镀液温度	55—65℃	58℃
阴阳极面积比	1:2—3	1:2.5
日常补加标准	每添加1kg铬酐，同步补加50ml添加剂	按需均衡补加

镀层沉积速度参考

      在最佳工艺温度、标准镀液配比工况下，不同电流密度对应稳定沉积速度，可根据工件镀层厚度需求灵活调整生产参数，精准把控生产节拍。

阴极电流密度（A/dm²）	沉积速度（μm/小时）
30	20-40
45	40-60
60	60-75
75	75-90





标准镀液配置流程

      规范配液可保障镀液成分均衡、性能稳定，新开缸可直接达标投产，具体标准化步骤如下：

1、槽体清洁升温：彻底清理镀槽，去除槽内油污、杂质及残留废液；加入槽体2/3容积的去离子水，升温至50℃，投入铬酐充分搅拌至完全溶解。

2、补水定容：铬酐完全溶解后，补加去离子水至标准工艺容积，保证镀液浓度基准稳定。

3、成分校准：取样检测镀液硫酸含量，根据检测数据微调用量，确保参数处于标准区间。

4、添加核心助剂：按照25ml/L最佳开缸量加入DW-58硬铬添加剂，持续搅拌至药剂完全混合均匀。

5、辅助药剂适配：可按需搭配环保铬雾抑制剂使用，抑制铬酸雾逸散，改善车间环境、降低原料带出损耗。

6、电解稳定：采用10A/dm²低电流电解5-6小时，平衡镀液体系性能，稳定后即可正常投产。

日常维护与操作规范

• 水质管控：配液、补水全程使用去离子水或蒸馏水，禁止自来水掺入，避免钙、镁、氯离子杂质污染镀液，防止镀层发雾、针孔、硬度下降，延长镀液使用寿命。

• 工艺参数管控：实时监控槽温与电流密度，避免长期超温、超电流作业；温度偏高易加速添加剂分解、镀液挥发，温度偏低、电流不足会导致镀层不光亮、沉积慢、深镀能力不足。

• 药剂维护规范：建立每班/每日化验制度，定期检测铬酐、硫酸、三价铬含量并按需补加；添加剂遵循少量多次补加原则，禁止一次性大量投加，避免体系失衡引发工艺故障。

• 停机电解保养：设备停机静置超24小时，开机前需低电流电解1-2小时，激活镀液活性，保障开机镀层色泽均匀、结合力稳定，杜绝起皮、色差问题。

• 工件前处理：工件投产前必须彻底除油、除锈、活化，表面无油污、氧化皮、杂质，前处理达标是镀层结合力稳定、无瑕疵的核心前提。

• 设备运维：采用蛇形钛管温控设备，禁止铁质器具接触镀液；定期清理阳极氧化层，保证导电均匀，规避镀层厚薄不均、局部不良问题。

• 杂质管控：严防油污、金属杂质带入镀槽，定期循环过滤净化镀液，维持镀液洁净度，保障镀层结晶细腻高光。

• 安全操作：作业全程佩戴耐酸防护用具，车间保持通风良好，规范使用铬雾抑制助剂，规避酸碱灼伤、有害气体吸入等安全隐患。

无氟DW-58 VS 传统含氟硬铬工艺

      传统含氟硬铬工艺依托氟硅酸、PFOS全氟组分催化生产，应用时间久，但存在强腐蚀、高污染、工艺容错率低、量产故障频发等短板。伴随国内新污染物管控升级、电镀行业环保标准收紧，以及欧美外贸环保壁垒提升，传统含氟硬铬工艺已进入淘汰阶段。DW-58无氟硬铬工艺从配方源头实现绿色升级，规避传统工艺的环保风险与量产弊端，在镀层品质、生产稳定性、设备防护、生产成本等维度实现全面优化，具体对比如下：

1、配方合规对比

传统含氟工艺：含游离氟、氟硅酸、PFOS持久性污染物，属于国家重点管控违禁体系，环保风险极高。

DW-58无氟工艺：稀土+有机络合无氟配方，零PFOS、零氟残留，绿色可合规，适配内外贸生产标准。

2、环保与成本对比

传统含氟工艺：废水氟超标严重，污水处理、危废处置成本高，易面临环评整改、罚款、停产风险，外贸订单受限流失。

DW-58无氟工艺：废水处理简单，可稳定达标电镀国标，无环保处罚隐患，可正常承接高端外贸订单，综合生产成本降低10%-15%。

3、镀层品质对比

传统含氟工艺：氟离子腐蚀性强，低区、深孔、边角易腐蚀起皮、起泡、产生针孔麻点，返工报废率高，镀液老化快、需频繁清缸换液。

DW-58无氟工艺：无低区腐蚀问题，复杂工件镀层全覆盖、结合力优异，硬度耐磨性能稳定，镀液使用寿命更长，大幅减少清缸维护频次。

4、设备损耗对比

传统含氟工艺：强腐蚀体系会快速损耗阳极、钛管、挂具、管路，阳极易粉化产渣，设备维修更换成本居高不下。

DW-58无氟工艺：体系温和无腐蚀，有效保护各类电镀设备配件，降低阳极损耗与设备运维成本。

5、量产稳定性对比

传统含氟工艺：工艺窗口极窄，硫铬比、氟离子浓度容错率低，参数轻微波动即批量不良，高度依赖资深技工。

DW-58无氟工艺：宽幅工艺窗口，参数抗波动能力强，工况适配性广，新手易操作，适配长期连续稳定量产。

产品核心价值与选型建议

核心价值：DW-58无氟高光硬铬添加剂可实现增产提效、降废提质、合规生产、节能降本四重核心价值。有效缩短电镀周期、提升生产线产能，降低工件次品与返工率，从根源解决氟超标环保难题，在污水处理、设备运维、人工成本、合规风控等多维度降低企业生产投入，助力工厂实现标准化、绿色化、规模化量产。

选型建议：传统含氟工艺仅适用于无环保督查压力的小型作坊短期使用，长期存在罚款、限产、丢外贸订单等风险。主营精密模具、汽配、液压、航空航天零部件，入驻正规电镀园区、承接内外贸高端订单的规模化工厂，选用DW-58无氟高光硬铬工艺，是合规经营、提质增效、长期稳定量产的优选方案。

常见技术问答与量产故障排查

Q1：DW-58可以直接替换传统含氟硬铬添加剂吗？需要整槽换液吗？

A1：DW-58支持旧槽无缝渐进替换，无需报废槽液、无需停产整改。原有含氟槽液无需排空，可通过“少量多次补加、逐步置换”的方式完成体系过渡，经过2-3个生产周期即可完全切换为无氟体系，不影响正常产能，切换后镀层外观、硬度、结合力均可稳定达标。

Q2：替换无氟工艺后，镀层亮度偏弱、光泽不均匀是什么原因？

A2：无氟工艺对镀液配比均衡性要求更高，该现象多由工艺参数失衡导致，不属于药剂性能问题。常见诱因：硫铬比例偏差、三价铬含量偏低、槽温未稳定、电流密度匹配不当。可校准硫酸与铬酐配比、稳定槽温至最佳区间，按需补加DW-58添加剂并低电流电解平衡，即可恢复均匀镜面高光效果。

Q3：硬铬镀层硬度不足、耐磨性能不达标，如何排查整改？

A4：镀层硬度稳定性受槽温、电流、镀液纯度、药剂配比共同影响。常见诱因：槽温偏低、有效电流密度不足、镀液金属杂质累积、三价铬含量异常、药剂补加不及时。整改方式：固化标准工艺参数、定期过滤净化镀液、规范药剂补加制度，保证镀层结晶致密均匀，稳定维持高硬度耐磨指标。

Q4：工件深孔、盲孔、凹槽等复杂部位镀层偏薄、覆盖不良？

A4：DW-58本身深镀覆盖性能良好，复杂部位镀层异常多由生产工况导致。主要原因：工件前处理活化不彻底、局部电力线分布不均、阴阳极配比不合理、槽液杂质干扰。优化方案：强化工件前期除油活化处理，调整阴阳极距离与面积比，定期化验校准槽液成分，可显著提升异形工件镀层均匀度与覆盖能力。

Q5：量产过程添加剂消耗速度快、镀液体系容易失衡？

A5：常规量产消耗平稳，药剂消耗过快多为工况异常引发：槽温长期偏高加速药剂分解、生产线工件带出量大、镀液有机杂质与金属杂质累积、生产电流频繁波动。日常管控需稳定恒温工艺、开启连续过滤、遵循少量多次补加原则，维持镀液体系长期平衡稳定。

Q6：镀层出现起皮、起泡、局部脱落等结合力不良问题？

A6：规范使用DW-58无氟工艺不会出现结合力不良问题。此类故障核心诱因集中在前端工序：工件表面油污氧化残留、酸洗活化不到位、工件入槽断电、停机后未电解活化、镀液杂质超标。严格落实工件前处理标准、开机电解流程、镀液净化维护，可有效规避镀层起皮、起泡、脱落缺陷。

Q7：无氟工艺是否满足外贸环保检测？可以过REACH、RoHS审核吗？

A7：可以稳定合规通过。DW-58全程不添加PFOS、PFOA、氟硅酸等国内外受控污染物，无持久性环境残留，适配国内电镀环保排放标准，同时符合欧盟REACH、RoHS环保指令，可彻底解决外贸订单检测受限、产品拒收、出口壁垒等问题。

Q8：新旧药剂混用出现镀层色差、光泽不一怎么处理？

A8：含氟体系与无氟体系配方机理不同，短期混用易造成催化体系紊乱，引发光泽色差。处理方案：立即停止含氟药剂添加，通过连续生产逐步置换老旧槽液，配合低电流电解稳定镀液状态，小试确认镀层外观统一后，再恢复批量生产，短期即可恢复工艺稳定。

Q9：硬铬镀层粗糙、出现颗粒、铬瘤瑕疵如何解决？

A9：该故障为硬铬量产高频通病，常见诱因：电流密度设置过高、槽液温度偏低、镀液悬浮杂质与铬粉累积、工件表面基材粗糙、阴阳极间距不合理。整改方式：匹配合理生产电流与槽温、加强槽液循环过滤净化、调整极距、投产前做好基材打磨清洁，有效改善镀层粗糙、铬瘤问题。

Q10：工件低电流区、边角位容易发黑、烧焦怎么处理？

A10：多为局部电流集中、药剂整平分散不足、槽液成分失衡导致。传统含氟工艺极易出现低区腐蚀发黑，DW-58无氟工艺可有效改善此类问题。优化方式：稳定药剂浓度区间、微调电流参数、保证镀液成分均衡，规避边角电流过载烧焦、低区发黑缺陷。

Q11：整挂工件上下镀层厚度不均匀、厚度偏差大？

A11：主要成因：槽液液位波动、工件距离液面过近、上下区域温度不均、电力线分布不均匀。生产过程需定期补充同温去离子水，维持标准液位高度，规范工件挂装位置，保证槽内温度、离子浓度均匀，解决整挂工件厚薄不一问题。

Q12：硬铬电镀沉积速度变慢、产能下降是什么原因？

A12：排除设备电源故障外，核心原因为：镀液主盐浓度偏差、催化剂比例失衡、三价铬含量异常、槽液杂质累积、药剂活性衰减。对应维护方式：定期化验校准槽液参数、净化杂质、按需补充添加剂，恢复铬离子正常沉积效率，保障量产产能稳定。

Q13：镀液长期使用容易浑浊、产生悬浮杂质怎么维护？

A13：硬铬工艺高温生产工况下，长期量产易累积金属杂质、分解产物与悬浮铬粉。日常需建立常态化过滤制度，定期净化槽液，避免杂质富集影响镀层细腻度与光亮度，同时减少药剂非正常消耗，延长镀液使用寿命。

Q14：阶梯给电生产后，工件出现氢脆、镀层附着力变差？

A14：阶梯给电时长不合理、初期析氢过多，会导致工件界面状态异常，影响结合力。量产需规范阶梯送电时间，配合工件预热、阴极活化工艺，DW-58无氟体系可有效缓解析氢影响，保障镀层结合力稳定，适配高强度工件生产需求。

技术服务与售后保障

      我司配备专业电镀硬铬技术团队，可为客户提供DW-58无氟高光硬铬工艺一站式技术服务，涵盖免费试样检测、产线工艺适配调试、老旧含氟工艺升级改造、现场技术指导、线上全天候答疑。针对镀层硬度不足、亮度不均、深镀差、药剂消耗异常、环保合规整改等量产难题，提供落地性解决方案，配套提供产品说明书、MSDS文件及标准化操作流程，助力企业稳定品质、降本增效、合规量产。

免责说明

      工艺参数、配液流程、维护规范、性能对比均基于实验室测试与行业量产通用经验，仅作参考。实际生产效果受工件材质、前处理工艺、设备工况、水质环境、操作规范程度等多重因素影响，建议投产前进行小批量试产调试，确认适配自身生产线工况后再规模化量产，实际工艺效果以现场实测为准。
